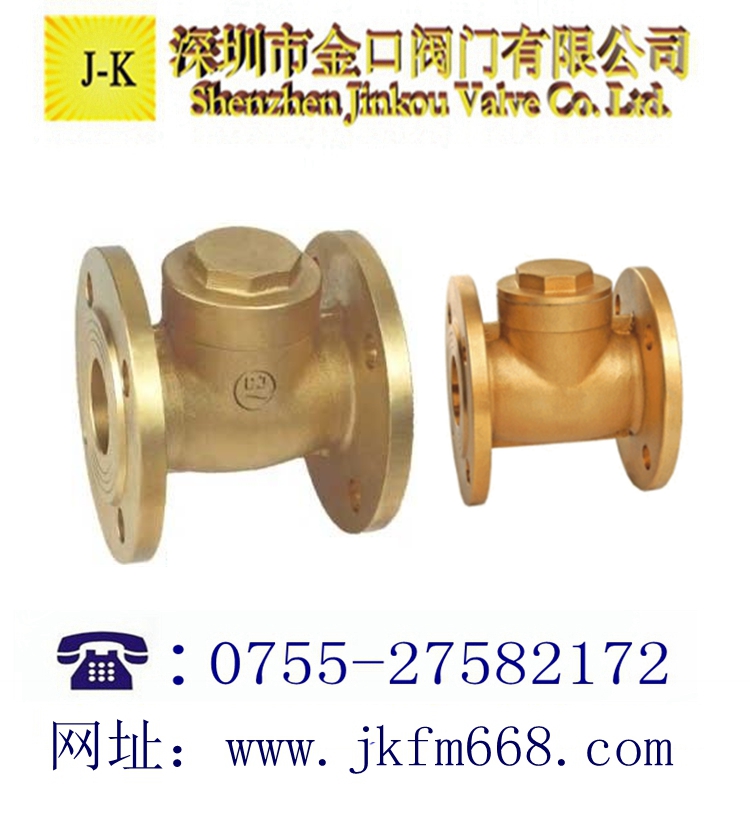

旋启式黄铜止回阀

止回阀：【止回阀又称单向阀或逆止阀】，其作用是防止管路中的介质倒流。水泵吸水关的底阀也属于止回阀类。

启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流的阀门叫止回阀。止回阀属于自动阀类，主要用于介质单向流动的管道上，只允许介质向一个方向流动，以防止发生事故。

止回阀按结构划分，可分为升降式止回阀、旋启式止回阀和蝶式止回阀三种。升降式止回阀可分为立式和卧式两种。旋启式止回阀分为单瓣式、双瓣式和多瓣式三种。蝶式止回阀为直通式、以上几种止回阀在连接形式上可分为螺纹连接、法兰连接和焊接三种。
旋启式黄铜止回阀执行标准:
设计与制造:GB/T12236-89
结构长度:GB/T12221-89、GB/T15188.1-94
连接形式:GB/T9113、JB/T79、HG20592、GB/T1224
检验与实验:JB/T9092-99、GB/T13927-92
旋启式黄铜止回阀主要特点及用途：
1、操作传动方式:摇摆旋启式自动开闭结构
2、销轴与阀瓣连接采用内装式结构,不存在外泄漏点,使用可靠
3、阀体材料品种齐全,能适用于各种压力、温度及介质工况
4、阀门围绕阀座外的销轴旋转,减少外漏点,使用可靠.

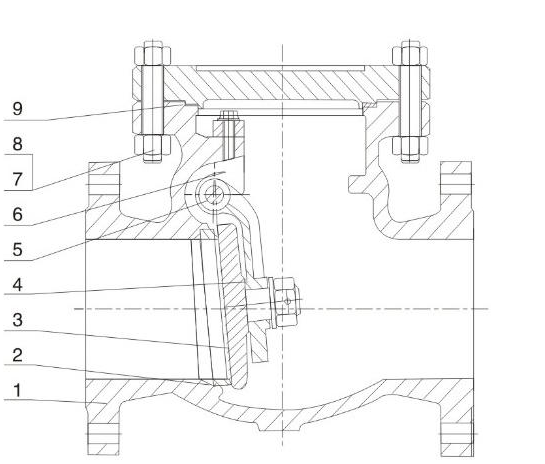

旋启式黄铜止回阀结构图：



旋启式黄铜止回阀产品采用标准:

结构形式	栓接阀盖旋启式止回阀
设计依据	GB	API
设计标准	GB/T 12236	API6D、BS1868
结构长度	GB/T 12221	API 6D、ASME Bl6.10
连接法兰	GB/T9113 JB/T79	ASME Bl6.5
试验和检验	GB/T13927 JB/T9092	API598、API6D、BS6755

旋启式黄铜止回阀主要零件材料:

序号	零件名称	材质
1		ASTM	GB
2	阀体	WCB、WC1、WC6、WC9、C5 CF8、CF8M、CF8C、CF3、CF3M	WCB、WC1、WC6、WC9、C5 CF8、CF8M、CF8C、CF3、CF3M
3	阀座	A105、 F11、F22、F5、F9 F304、F316、F321、F304L、F316L	5、 1Cr13、2Crl3 1Crl8Ni9Ti、0Cr18Ni12Mo2Ti、20Cr1Movl、25Cr2MoV
4	阀瓣	WCB、WC1、WC6、WC9、C5 CF8、CF8M、CF8C、CF3、CF3M	WCB、WC1、WC6、WC9、C5 CF8、CF8M、CF8C、CF3、CF3M
5	摇杆	Gr.F6a 、 F22 F304  F316 F321 F304L F316L	WCB、WC1、WC6、WC9、C5 CF8、CF8M、CF8C、CF3、CF3M
6	销轴	Gr.F6a 、 F22 F304  F316 F321 F304L F316L	1Cr13、2Crl3 06Crl8Ni9Ti、06Cr18Ni12Mo2Ti
7	连接架	WCB、WC1、WC6、WC9、C5 CF8、CF8M、CF8C、CF3、CF3M	WCB、WC1、WC6、WC9、C5 CF8、CF8M、CF8C、CF3、CF3M
8	双头螺柱	A193- B7、A320-B8、A193- B8M	35CrMoA 、 25Cr2MoV 、0Cr18Ni9、0Cr17Ni12Mo2
9	六角螺母	A194-2H、 A194-8、A194-8M	45、35CrMoA、25Cr2MoV、06Cr18Ni9、06Cr17Ni12Mo2
10	阀盖	WCB、WC1、WC6、WC9、C5 CF8、CF8M、CF8C、CF3、CF3M	WCB、WC1、WC6、WC9、C5 CF8、CF8M、CF8C、CF3、CF3M

维修保养：

 1、阀门应存干燥通风的室内，通路两端须密封。

 2、长期存放的阀门应定期检查，清除污物，并在加工面上涂防锈油。

 3、安装后，应定期进行检查，主要检查项目:

 (1)密封面磨损情况。

 (2)阀杆和阀杆螺母的梯形螺纹磨损情况。

 (3)填料是否过时失效，如有损坏应及时更换。

 (4)阀门检修装配后，应进行密封性能试验。



 量小可支持货到付款。量大须签订合同，买家必须支付30%-100%的预付款。如果货到没有按合同支付余款将会负法律责任。如果是货物出现问题本厂会退还全部货款！希望广大客户多多支持。

 售后服务

感谢您选购本公司阀门产品，本公司产品质量保证，价格合理，货到快捷，售后到位。本

产品严格按照ISO9001国家质量体系标准进行质量控制。质量问题三个月包换，保修一年.
