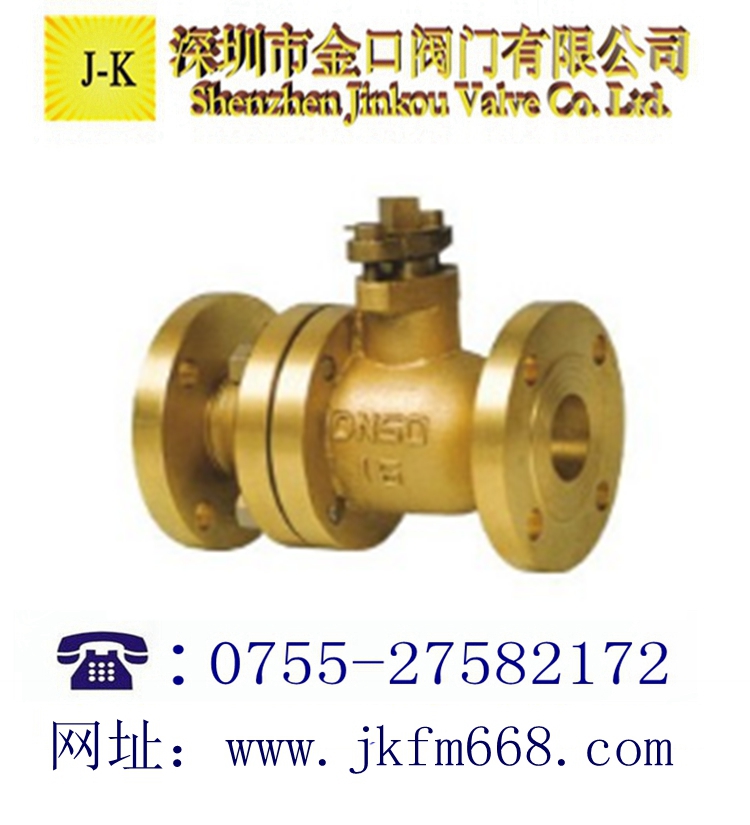

法兰黄铜球阀设计标准黄铜球阀概述黄铜球阀一流服务-深圳阀门生产商-深圳市金口阀门有限公司

球阀：
标准GB/T21465-2008《阀门术语》中定义为：启闭件（球体）由阀杆带动，并绕球阀轴线作旋转运动的阀门。亦可用于流体的调节与控制，其中硬密封V型球阀其V型球芯与堆焊硬质合金的金属阀座之间具有很强的剪切力，特别适用于含纤维、微小固体颗料等的介质。而多通球阀在管道上不仅可灵活控制介质的合流、分流、及流向的切换，同时也可关闭任一通道而使另外两个通道相连。本类阀门在管道中一般应当水平安装。球阀分类：气动球阀，电动球阀，手动球阀。
特点：
一；耐磨；由于硬密封球阀的阀芯是合金钢喷焊，
密封圈是合金钢堆焊，所以硬密封球阀在开关时不会产生太大的磨损。（它的硬度系数为65-70）：
二；密封性能好；由于硬密封球阀的密封是采用人工研磨，直到阀芯与密封圈完全吻合才能使用。所以他的密封性能是可靠的。
三；开关轻；由于硬密封球阀的密封圈底部采用弹簧使密封圈与阀芯紧紧抱在一起，所以在外界力量超过弹簧的预紧力时开关非常轻。
四；使用寿命长：已广泛应用于石油、化工、发电、造纸、原子能、航空、火箭等各部门，以及人们日常生活中。
气动球阀结构紧凑，密封可靠，结构简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，易于操作和维修，适用于水、溶剂、酸和天然气等一般工作介质，主要用于截断或接通管路中的介质，亦可用用于流体的调节与控制。
气动球阀与其它阀门种类相比，具有角行程输出扭矩，开启迅速、平稳可靠，适用广泛，等以下一些优点。
1、止推轴承减小阀杆磨擦力矩，可使阀杆长期操作平稳灵活。
2、防静电功能：在球体、阀杆、阀体之间设置弹簧，能将开关过程产生的静电导出。
3、由于聚四氟乙烯等材料具有良好的自润滑性，与球体的磨擦损失小，故气动球阀的使用寿命长。
4、流体阻力小：气动球阀是所有阀门分类中流体阻力最小的一种，即使是缩径气动球阀，其流体阻力也相当小。
5、阀杆密封可靠：由于阀杆只作彷转动运而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增高而增大。
6、阀座密封性能好：采用聚四氟乙烯等弹性材料制成的密封圈，结构易于密封，而且气动球阀的阀封能力随着介质压力的增高而增大。
优点：
1．流体阻力小，全通径的球阀基本没有流阻。
2．结构简单、体积小、重量轻。
3．紧密可靠。它有两个密封面，而且球阀的密封面材料广泛使用各种塑料，密封性好，能实现完全密封。在真空系统中也已广泛使用。
4．操作方便，开闭迅速，

产品名称	法兰连接球阀
产品型号	Q41F、Q641F、Q941F
公称通径	DN15-600mm
压力范围	1.6-6.4MPa
阀体材质	铸钢、不锈钢

法兰连接球阀概述：

铸钢法兰球阀用于截断或接通管路中的介质，选用不同的材质，可分别适用于水、蒸汽、油品、液化气、天然气、煤气、硝酸、醋酸、氧化性介质、尿素等多种介质。

设计标准：

设计与制造按GB/T12237
结构长度按GB/T12221
法兰连接尺寸按JB/T79

检验按JB/T9092

试验项目		壳体试验	密封试验	上密封试验	气密封试验
介质		水			气
单位		MPa	MPa	MPa	MPa
公称压力PN(MPa)	1.6	2.4	1 8	1 8	0.5-0.7
	2.5	3.8	2.8	2.8
	4.0	6.0	4.4	4.4
	6.4	9.6	7.0	7.0
	10.0	15.0	11.0	11.0
	16.0	24.0	18.0	18.0

主要零件材料：

名称	材料
阀体 /阀盖	CF8	CF3	CF8M	CF3M	WCB	LCB	WC6	WC9	C5
球体	CF8	CF3	CF8M	CF3M	WCB HCr	CF8	CF8	CF8	CF8
阀杆	F304	F304L	F316	F316L	2C13	F304	F304	F304	F304
阀座	PTFE/PPL
填料 /垫片	PTFE/PPL					石墨
螺栓	不锈钢					35CrMoA
螺母	不锈钢					45、35CrMoA
手柄	铸钢

1.6MPa主要连接尺寸：

型号	公称通径 DN(mm)	尺寸(mm)
型号	公称通径 DN(mm)	L	D	D1	D2	b-f	z-Φd	H	W
Q41F-16C Q341F-16C Q641F-16C Q941F-16C	15	130	95	65	45	14-2	4-Φ14	65	115
	20	140	105	75	55	14-2	4-Φ14	75	130
	25	150	115	85	65	14-2	4-Φ14	85	150
	32	165	135	100	78	16-2	4-Φ18	95	190
	40	180	145	110	85	16-3	4-Φ18	105	230
	50	200	160	125	100	16-3	4-Φ18	115	240
	65	220	180	145	120	18-3	4-Φ18	145	280
	80	250	195	160	135	20-3	8-Φ18	160	310
	100	280	215	180	155	20-3	8-Φ18	185	330
	125	320	245	210	185	22-3	8-Φ18	215	600
	150	360	280	240	210	24-3	8-中23	245	800
	200	400	335	295	265	26-3	12-Φ23	300	1000
	250	450	405	355	320	30-3	12-Φ25	380	1200

2.5MPa主要连接尺寸：

型号	公称通径 DN(mm)	尺寸(mm)
型号	公称通径 DN(mm)	L	D	D1	D2	b-f	z-Φd	H	W
Q41F-25C Q341F-25C Q641F-25C Q941F-25C	15	130	95	65	45	14-2	4-Φ14	65	115
	20	140	105	75	55	14-2	4-Φ14	75	130
	25	150	115	85	65	14-2	4-Φ14	85	150
	32	165	135	100	78	16-2	4-Φ18	95	190
	40	180	145	110	85	18-3	4-Φ18	105	230
	50	200	160	125	100	20-3	4-Φ18	115	240
	65	220	180	145	120	22-3	8-Φ18	145	280
	80	250	195	160	135	22-3	8-Φ18	160	310
	100	280	230	190	160	24-3	8-Φ23	185	330
	125	320	270	220	188	28-3	8-Φ25	215	600
	150	360	300	250	218	30-3	8-Φ25	245	800
	200	400	360	310	278	34-3	12-Φ25	300	1000
	250	450	425	370	332	36-3	12-Φ30	380	1200

4.0MPa主要连接尺寸：

型号	公称通径 DN(mm)	尺寸 (mm)
型号	公称通径 DN(mm)	L	D	D1	D2	D6	b-f	z-Φd	H	W
Q41F-40C Q341F-40C Q641F-40C Q941F-40C	15	130	95	65	45	40	16-2	4-Φ14	70	115
	20	140	105	75	55	51	16-2	4-Φ14	80	130
	25	150	115	85	65	58	16-2	4-Φ14	90	150
	32	180	135	100	78	66	18-3	4-Φ18	100	190
	40	200	145	110	85	76	18-3	4-Φ18	110	230
	50	220	160	125	100	88	20-3	4-Φ18	120	240
	65	250	180	145	120	110	22-3	8-Φ18	150	280
	80	280	195	160	135	121	22-3	8-Φ18	170	310
	100	320	230	190	160	150	24-3	8-Φ23	190	330
	125	360	270	220	188	176	28-3	8-Φ25	220	600
	150	400	300	250	218	204	30-3	8-Φ25	250	800
	200	550	375	320	282	260	38-3	12-Φ30	390	1200

6.4MPa主要连接尺寸：

型号 Type

公称通径 DN(mm)

尺寸(mm)

L

D

D1

D2

D6

b-f

z-Φd

H

W

Q41F-64C Q341F-64C Q641F-64C Q941F-64C

15

140

105

75

55

40

18-2

4-Φ14

75

115

20

160

125

90

68

51

20-2

4-Φ18

85

130

25

180

135

100

78

58

22-2

4-Φ18

95

150

32

200

150

110

82

66

24-2

4-Φ23

105

190

40

220

165

125

95

76

24-3

4-Φ23

120

230

50

250

175

135

105

88

26-3

4-Φ23

130

240

65

280

200

160

130

110

28-3

8-Φ23

160

280

80

320

210

170

140

121

30-3

8-Φ23

180

310

100

360

250

200

168

150

32-3

8-Φ25

200

330

125

381

295

240

202

176

36-3

8-Φ30

230

600

150

403

340

280

240

204

38-3

8-Φ34

260

800

200

502

405

345

300

260

44-3

12-Φ34

400

1200

【深圳金口阀门】拥有民用核安全设备设计和制造许可证、压力容器和压力管道元件特种设备制造许可证。通过了石油学会API6D、API609认证以及ISO9001质量管理体系、ISO10012测量管理体系、ISO14001环境管理体系、GB/T28001职业健康安全管理体系认证。

感谢您访问我们的网站【 深圳金口阀门有限公司网址:www.jkfm668.com】如有任何疑问，您可以致电0755-27582172给我们，我们一定会尽心尽力为您提供优质的服务。我们立志成为一流的阀门制造商。
