球阀安装使用说明
一、使用范围
球阀在管道上主要用于切断、分配和改变介质流动方向。为延长球阀使用寿命，应作全开和全关使用。
二、产品主要技术参数：
①公称压力：1.6-6.4MPa
②适用稳定范围：-20～232℃～350℃
③适用介质：水、油、气及某些腐蚀性液体（W。O。G）
④螺纹类型：G。NPT。BSPT。BSP。DI259/2999
三、安装指南
1、管螺纹连接的球阀，安装旋紧时，应使管子与阀体端面垂直，并板钳该螺纹同侧端的六角或八角部位，不应扳钳另一端的六角或八角或其他部位，以免造成阀体变形或影响开启。
2、内螺纹连接球阀，必须控制管端的外螺纹长度，以免管端螺纹过长，旋入时顶压球阀内螺纹端面，造成阀体变形而影响密封性。
3、管螺纹连接的球阀与管端的螺纹相连接时，内螺纹可以是圆锥管螺纹，也可以是圆柱管螺纹，但外螺纹必须是圆锥管螺纹，否则会导致连接不紧而泄漏。
4、法兰球阀上分度圆应与管道法兰上分度圆尺寸一致方能相配，两端管道中心应垂直于法兰球阀法兰面，否则会造成阀体扭曲而变形。
5、管螺纹连接的球阀安装时，密封材料应清洁、干净。
6、安装时注意球阀手柄启闭范围内不能有障碍物，如墙、管子、连接螺母等。
7、球阀手柄与阀体方向平行时为开，垂直时为关。
8、介质应不含颗粒、腐蚀性气体或液体。
9、PP-R管球阀安装：
①、将阀体上连接螺母、PP-R管法兰和O型密封圈分别拆下。
②、将拆下连接螺母按原方向套入PP-R管上。
③、将PP-R管法兰和PP-R管用热熔器熔合后结合，冷却后将O型密封圈套入PP-R管法兰台阶上，最后将连接螺母与阀体拧紧即可。
『一片式球阀』专业生产厂家,由本厂自主研发生产的【球阀】质量可靠、价格合理、售后服务完善。『一片式球阀』适用于各种轻重工业及楼宇管道。能恩品质，全球共享!【球阀】广泛应用于：化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。
【球阀】特点：（1）流体阻力小，全通径的球阀基本没有流阻。（2）结构简单、体积小、重量轻。（3）紧密可靠。它有两个密封面，而且目前球阀的密封面材料广泛使用各种塑料，密封性好，能实现完全密封。在真空系统中也已广泛使用。（4）操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。（5）维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。（6）在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。（7）适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。（8）由于球阀在启闭过程中有擦拭性，所以可用于带悬浮固体颗粒的介质中。

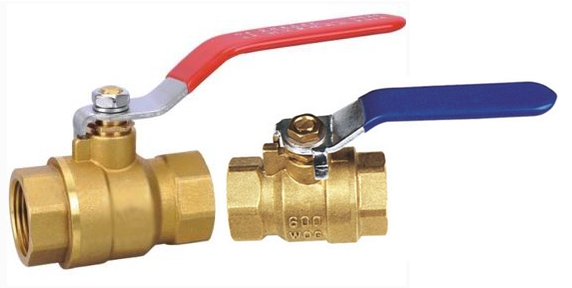

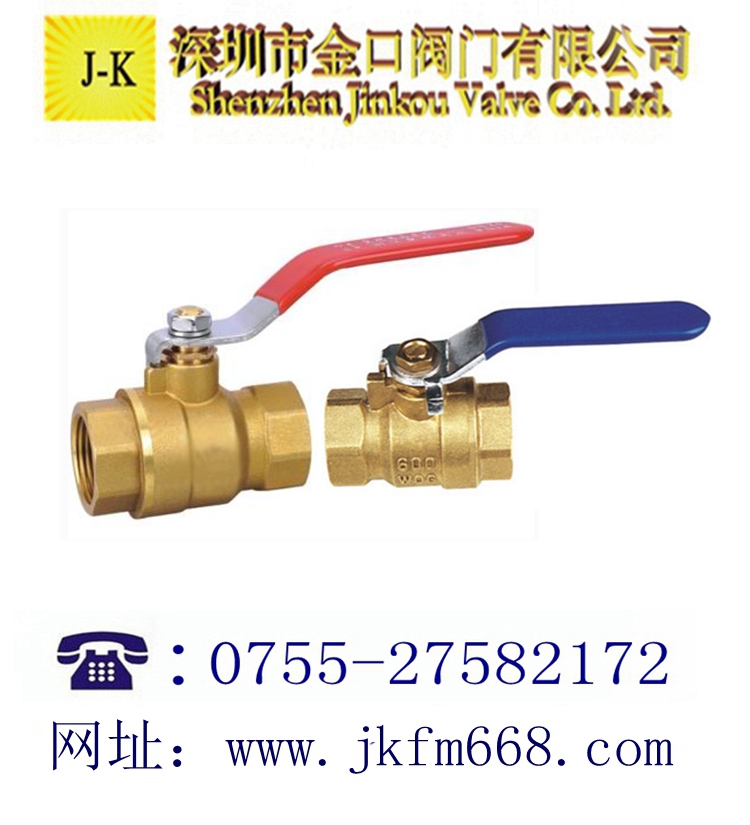

二片式球阀概述：
Q11F片式球阀和法兰闸阀是同属一个类型的阀门，球体绕阀体中心线作旋转来达到开启或关闭的一种阀门。在管路中主要用来做切断、分配和改变介质的流动方向。【一片式内螺纹球阀】【二片式内螺纹球阀】【三片式内螺纹球阀】是近年来被广泛采用的一种新型阀门，此阀一般水平安装。
一片式球阀技术参数：
①公称压力：1.6-6.4MPa
②适用稳定范围：-20～232℃～350℃
③适用介质：水、油、气及某些腐蚀性液体（W。O。G）
④螺纹类型：G。NPT。BSPT。BSP。DI259/2999
一片式球阀主要零部件材料：
|
零件名称
|
材质
|
|
密封圈
|
聚四氟乙烯PTFE
|
|
球体
|
不锈钢SS316
|
|
密封垫
|
聚四氟乙烯PTFE
|
|
阀盖
|
不锈钢SS316
|
|
阀体
|
不锈钢CF8M
|
|
阀杆
|
不锈钢SS316
|
|
止推垫圈
|
聚四氟乙烯PTFE
|
|
填料
|
聚四氟乙烯PTFE
|
|
填料压盖螺母
|
不锈钢SS304
|
|
垫圈
|
不锈钢SS304
|
|
阀杆螺母
|
不锈钢SS304
|
|
手柄套
|
塑料PLASTIC
|
|
手柄
|
不锈钢SS304
|
二片式球阀主要连接尺寸及重量：
|
SIZE
|
1/4"
|
3/8"
|
1/2"
|
3/4"
|
1"
|
1-1/4"
|
1-1/2"
|
2"
|
2-1/2"
|
3"
|
4"
|
|
D
|
11.6
|
12.7
|
15
|
20
|
25
|
32
|
38
|
50
|
65
|
80
|
100
|
|
L
|
55
|
55
|
65
|
75
|
88
|
102
|
110
|
125
|
162
|
189
|
260
|
|
H
|
50
|
50
|
60
|
64
|
71
|
78
|
86
|
95
|
130
|
148
|
180
|
|
E
|
100
|
100
|
130
|
130
|
165
|
165
|
190
|
190
|
250
|
250
|
280
|
【深圳金口阀门】拥有民用核安全设备设计和制造许可证、压力容器和压力管道元件特种设备制造许可证。通过了石油学会API6D、API609认证以及ISO9001质量管理体系、ISO10012测量管理体系、ISO14001环境管理体系、GB/T28001职业健康安全管理体系认证。
