ZZYVP自力式氮封阀
【自力式氮封阀】无需外加能源，利用被调介质自身能量为动力源，引入压力阀的指挥器以控制压力阀芯位置，改变流经阀门介质流量，使阀门后端压力保持恒定。公称压力有1.0、1.6Mpa;压力分段调节从0.5至1000Kpa,工作温度0～100℃；法兰标准按GB9113-88，凸面法兰。结构长度按GB12221-89标准。
产品公称压力等级有PN1.6、4.0（MPa）；口径范围DN20～100；流量特性为快开。
压力设定在指挥器上通过调节弹簧实现，因而方便、快捷、省力省时，可运行状态下连续设定，且结构简单，维护工作量小。减压比≤4000：1，控制精度高；动作灵敏，密封性好；
广泛应用各种工业设备中用于气体减压稳压的自动控制，特别适用于储罐的氮封系统。
截止阀作为附件，阀门在工作前关闭此截止阀，以防止超设定压力和杂质进入执行机构，以保护执行机构内的膜片和密封件，及超设定压力而产生阀门整体打坏现象。
自力式氮封阀结构与工作原理 ：

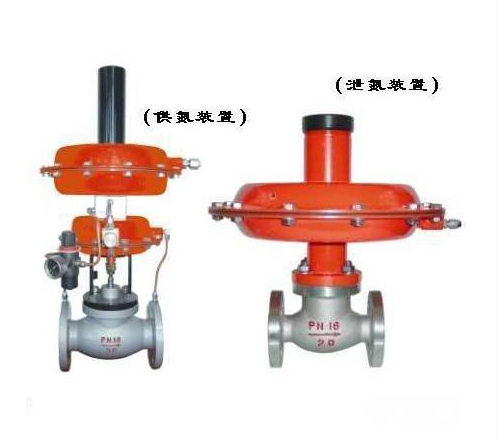

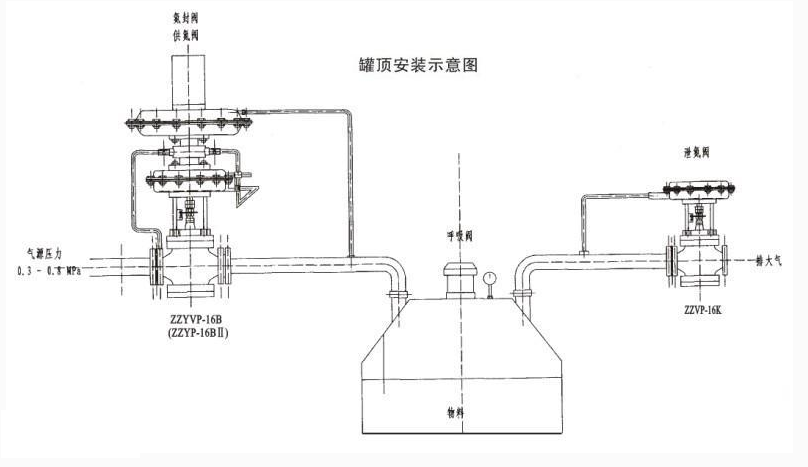

氮封装置由氮封阀和泄氮阀两部分组成。氮封阀由指挥器和主阀两部分组成；泄氮阀由内反馈的压开型微压调节阀组成。氮气压力一般设为100mmH20，通过氮封装置精确控制。
当储罐进液阀开启，向罐内添加物料时，液面上升，气相部分容积减小，压力升高，当罐内压力升至高于泄氮阀压力设定值时，泄氮阀打开，向外界释放氮气，使罐内压力下降，降至泄氮阀压力设定点时，泄氮阀自动关闭。当储罐出液阀开启，用户放料时，液面下降，气相部分容积增大，罐内压力降低，氮封阀开启，向储罐注入氮气，使罐内压力上升，当罐内压力上升至氮封阀压力设定值时自动关闭。
自力式氮封阀产品特点：
无需外加能源，能在无电、无气的场合工作，既方便，又节约能源，降低成本；氮封阀供氮压力设定方便，可在连续生产的条件下进行；压力检测膜片有效面积大，设定弹簧刚度小，动作灵敏，装置工作平稳；采用无填料设计，阀杆所受磨擦力小，反应迅速，控制精度高；氮封阀采用指挥器操作，减压比可达100:1，减压效果好，控制精度高；为确保储罐的安全，需在罐顶设置呼吸阀，呼吸阀仅起安全作用，避免了常规氮封装置中启闭频繁易损坏的缺陷。
1、 压力设定弹簧
2、指挥器执行机构
3、指挥阀
4、针阀
5、主阀
6、空气过滤减压器
自力式氮封阀主要技术参数及性能指标:
|
公称通径DN(mm)
|
20
|
25
|
40
|
50
|
80
|
100
|
150
|
|
阀座直径dn(mm)
|
6
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
|
额定流量系数Kv
|
3.2
|
5
|
8
|
10
|
20
|
32
|
50
|
80
|
100
|
160
|
250
|
400
|
|
压力调节范围KPa
|
0.4～5.5、5～10、9～14、13～19、18～24、22～28、27～33、31～38、36～44、42～51、49～58、56～66
|
|
公称压力PN(MPa)
|
1.0 1.6
|
|
介质温度（℃）
|
≤80
|
|
流量特性
|
快开
|
|
调节精度（％）
|
≤5
|
|
允许压降（Mpa）
|
1.6
|
1.6
|
1.1
|
0.6
|
0.4
|
|
执行机构薄膜有效面积（C㎡）
|
200
|
280
|
400
|
|
允许泄漏量
|
符合ANSIB16.104—1976 IV级
|
自力式氮封阀主要零件材料：
|
零件名称
|
材料
|
|
阀体
|
ZG230-450、ZG0Cr18Ni9、ZG0Cr18Ni12Mo2
|
|
阀芯
|
1Cr18Ni9、0Cr18Ni12Mo2(堆焊Stellite) PTFE
|
|
阀座
|
1Cr18Ni9、0Cr18Ni12Mo2(堆焊Stellite)
|
|
阀杆
|
1Cr18Ni9、0Cr18Ni12Mo2
|
|
橡胶膜片
|
丁腈橡胶夹增强涤纶织物
|
|
膜盖
|
Q235、Q235涂PTFE
|
|
O形圈
|
耐油橡胶、聚四氟乙烯
|
