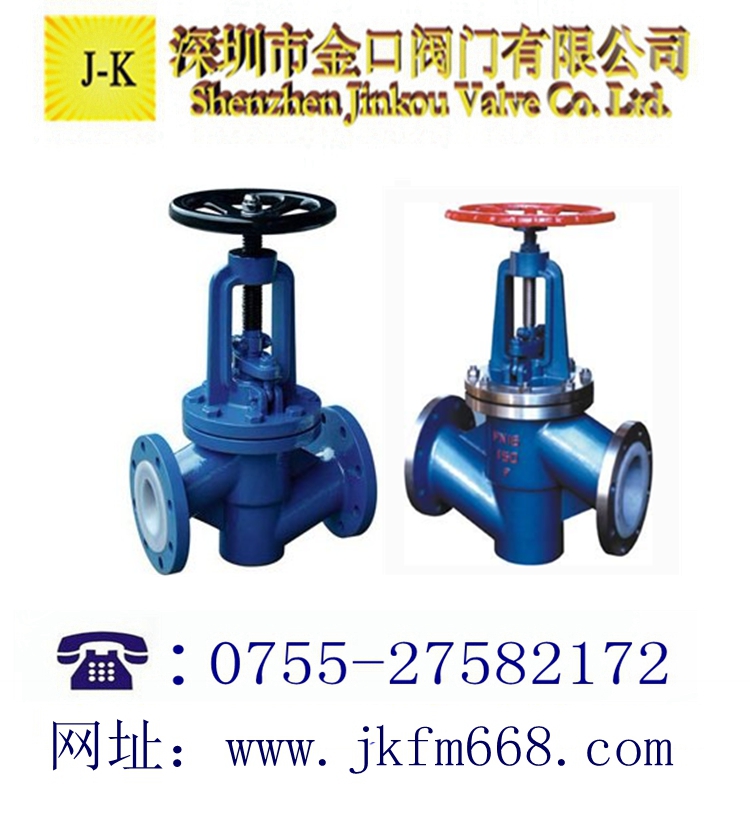

深圳金口阀门有限公司主要生产【直通式衬氟截止阀】，是国内著名【截止 阀】制造商，为广大客户打造外观精美，价格合理、售后保证的高品质【直通式衬 氟截止阀】；我公司不断采用新材料、新技术保障J41F3、J41F46直通式衬氟截止阀 产品对工况的适用性，使用寿命长等特点，金口为您提供衬氟截止阀型号标准、结 构尺寸、作用原理、安装维护等详细说明书。
直通式衬氟截止阀优点：
1、阀瓣与阀杆设计为一体结构，用以防止由于管路压力波动造成内件冲出阀体的可 能性，结构紧凑，使用安全。
2、保证管路介质绝对不与阀门壳体材料直接接触，耐腐蚀性能极好，是化工、制 药、电子、环保、石化、原油和天然气等输送腐蚀性液体管道的理想用阀。
3、具有结构紧凑、启闭灵活、耐腐蚀性能强，行程一般为公称通径70%，被广泛 应 用在石油、化工等管路系统中做截断介质用，但塑料衬里的截止阀严禁用做流量 调节，以免节流口处产生的高速介质流冲蚀破坏密封面。

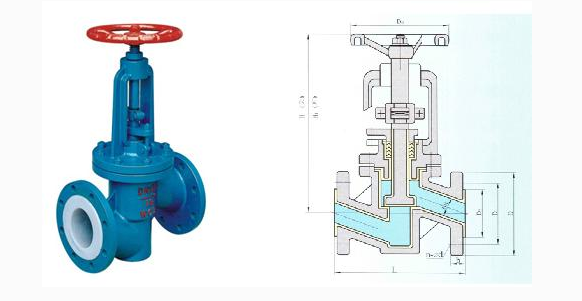

直通式衬氟截止阀结构图：
直通式衬氟截止阀参数:
|
设计标准
|
GB12233/GB12233
|
|
结构长度
|
GB12221
|
|
法兰标准
|
JB/T79-94
|
|
GB9113.1-26
|
|
检验试验
|
GB/T13927
|
|
驱动方式
|
手动、电动、气动
|
直通式衬氟截止阀驱动方式：
|
手动
|
J41F3
|
角式
|
J441F3
|
|
J41F46
|
J441F46
|
|
气动
|
J641F3
|
电动
|
J941F3
|
|
J641F46
|
J941F46
|
直通式衬氟截止阀技术规范:
|
设计标准
|
GB12233/GB12233
|
|
结构长度
|
GB12221
|
|
法兰标准
|
JB/T79-94
|
|
GB9113.1-26
|
|
检验试验
|
GB/T13927
|
|
驱动方式
|
手动、电动、气动
|
直通式衬氟截止阀主要零部件材料表:
|
序号
|
零件名称
|
灰铸铁
|
铸钢
|
不锈耐酸铸钢
|
超低碳不锈耐酸铸钢
|
|
Z
|
C
|
P
|
R
|
PL
|
RL
|
|
1
|
阀体/阀盖
|
HT250
|
WCB
|
CF8
|
CF8M
|
CF3
|
CF3M
|
|
2
|
球体/阀杆
|
25
|
2Cr13
|
1Cr18Ni9
|
1Cr18Ni12Mo2Ti
|
00Cr18Ni10
|
00Cr17Ni14Mo2
|
|
3
|
衬里/阀座
|
PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO
|
|
4
|
填料压盖
|
WCB
|
CF8
|
CF8M
|
CF3
|
CF3M
|
|
5
|
填料
|
PTFE(F4)
|
PTFE(F4)
|
PTFE(F4)
|
|
6
|
活节螺栓
|
35
|
1Cr17Ni2
|
1Cr17Ni2
|
|
7
|
阀杆螺母
|
ZCuAl10Fe3
|
ZCuAl10Fe3
|
ZCuAl10Fe3
|
|
8
|
紧固螺栓
|
35
|
1Cr17Ni2
|
1Cr18Ni9Ti
|
|
9
|
螺母
|
45
|
0Cr18Ni9
|
0Cr18Ni9
|
|
10
|
手柄
|
WCB
|
WCB
|
WCB
|
直通式衬氟截止阀标准:
设计规范：GB/T 12233 GB/T 12235
结构长度：GB/T 12221
连接法兰：JB/T 78 JB/T 79
试验与检验：GB/T 13927
产品标识：GB/T 12220
供货规范：JB/T 7928
