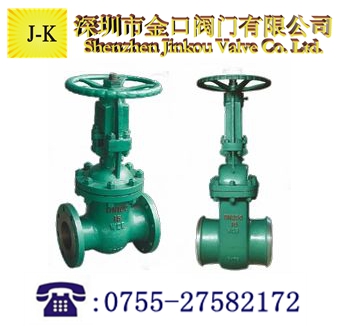

焊接式真空闸阀

一、焊接式真空闸阀参数：

焊接连接的闸阀适用于公称压力PN16.0-32.0Mpa，工作温度≤540℃（其中P57170V工作温度为570℃）的石油、化工、水力、火力电站各种系统的管路上，切断或接通管路介质。适用介质为水、油品、酸性介质等。操作方式有手动、齿轮传动、电动等。

二、焊接式真空闸阀零件材料参数：

零件名称 Part name	阀体、阀盖 Body Bonnet	阀杆 Valve stem	闸板 Wedge gate	密封面 Sealing face	阀杆螺母 Valve Yoke nut	填料 Parking	紧固件 Fastener
NKZ61H NKZ64H H-C型 NKZ964H H-C型 NKZ961H	WCB	2Crl3	25	H：合金钢 H：alloysteel	铝青铜 Albronze	膨胀复合石墨 Expanding compound graphite	优质碳钢 High-grade carbon steel
NKZ61H NKZ64H Y-I型 NKZ964H Y-I型 NKZ961H	铬钼钢 Cr.Mo steel	20CrlMo1VA	铬钼钢 Cr.Mo steel	Y：硬质合金 Y：carbide alloy			铬钼钢 Cr.Mo steel

三、焊接式真空闸阀标准材质明细表

序号	零件名称	CStoASTM	AStoASTM	SStoASTM
A105	F22	F304(L)	F316(L)
1	阀体	A105	A182F22	A182F304(L)	A182F316(L)
2	阀座	A276420	A276304	A276304(L)	A276316(L)
3	闸板	A182F430&410	A182F304	A182F304(L)	A182F316(L)
4	阀杆	A182F6	A182F304	A182F304(L)	A182F316(L)
5	垫片	316夹柔性石墨	316夹PTFE
6	阀盖	A105	A182F22	A182F304(L)	A182F316(L)
7	螺栓	A193B7	A193B16	A193B8	A193B8M
8	销钉	A276420	A182F304
9	填料压套	A276410	A182F304(L)	A182F316(L)
10	活节螺栓	A193B7	A193B16	A193B8	A193B8M
11	填料压板	A105	A182F11	A182F304(L)	A182F316(L)
12	螺母	A1942H	A1944	A1948	A1948M
13	阀杆螺母	A276420
14	锁紧螺母	A1942H	A1944	A1948	A1948M
15	铭牌	SS
16	手轮	A197
17	垫片	A473431
18	填料	柔性石墨	PTFE
适用介质	水、蒸汽、油品等	水、蒸汽、油品等	硝酸、醋酸等
适用温度	—29℃～425℃	—29℃～540℃	—29℃～200℃

四、焊接式真空闸阀交易详情与售后事项：
   本公司产品质量保证，价格合理，货到快捷，售后到位。本产品严格按照ISO9001国家质量体系标准进行质量控制。质量问题三个月包换，保修一年。
   量小可支持货到付款。量大须签订合同，买家必须支付30%-100%的预付款。如果货到没有按合同支付余款将会负法律责任。如果是货物出现问题本厂会退还全部货款！希望广大客户多多支持。
