衬氟气动三通球阀

   气动衬氟三通球阀产品说明：
  气动衬氟三通球阀采用了氟塑料作为球阀的内衬，并配之以新型的带杆球体结构，   再加上其独特的弹性唇式密封座结构，使其具有普通球阀的各项优点，能在大压差   和较大的温差变化范围内具有高密封性能和低操作扭矩。可作开关或调节之用，本   产品适用于各种工业管道中液体和气体的输送（包括蒸气），在各种酸、碱、盐类   等强腐蚀性介质中均能很好地工作。

  气动衬氟三通球阀特点：

  1、采用FEP衬里层的球阀,具有极高的化学稳定性,可以适用除“熔融碱金属和元素     氟"，以外其它任何强腐蚀性质

  2、采用全通径、浮动球结构，阀门可在整个压力范围内进行无泄漏关闭，更便于     管路系统的通球扫线和管路维护

  3、启闭件球件与阀杆铸（锻）为一体，杜绝了由于压力变化引起阀杆冲出承压件     内的可能性，从根本上保证了工程中的使用安全性

  4、结构紧凑合理，阀体内腔空间最小，减小了介质滞留，另外，特殊的模压工       艺，使密封面致密度良好，加之人字环形PTFE填料组合，使衬氟球阀达到零泄漏。

  气动衬氟三通球阀参数：

公称通径	DN15-DN300	执行器型号	AT系列单双作用执行器
公称压力(MPa)	PN1.01.6 MPa	供气压力	0.4～0.7MPa
阀体形式	两段式阀体(浮动球体、固定球体)	气源接口	G1/4"、G1/8"、G3/8"、G1/2"
连接形式	法兰式	环境温度	-30～+70℃
阀芯形式	"O"型球形阀芯	作用形式	单作用执行机构、双作用执行机构
密封填料	聚四氟乙烯(PTFE)	可配附件	定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
流量特性	近似快开型	采用新型气动执行器，有双作用式和单作用式(弹簧复位)，齿轮齿条传动，安全可靠。 1、齿轮式双活塞，输出力矩大，体积小。 2、气缸选用铝金材料，重量轻、外形美观。 3、可在顶部、底部安装手动操作机构。 4、齿条式连接可调节开启角度、额定流量。 5、执行器可选带电讯号反馈指示及附件以实现自动化操作。 6、IS05211标准连接为产品的安装更换提供了方便。 7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。
动作范围	0～90°
泄露量Q	软密封：零泄漏
适用温度	PTFE≤180℃
基本误差	带定位器：小于全行程的±2%
死区	带定位器：小于全行程的2%
可调范围	250：1
配置执行机构	AT系列单双作用气动执行器
配置执行机构	AT系列单双作用气动执行器
控制方式	开关两位控制、4-20mA模拟量控制



  气动衬氟三通球阀主要零件材料：

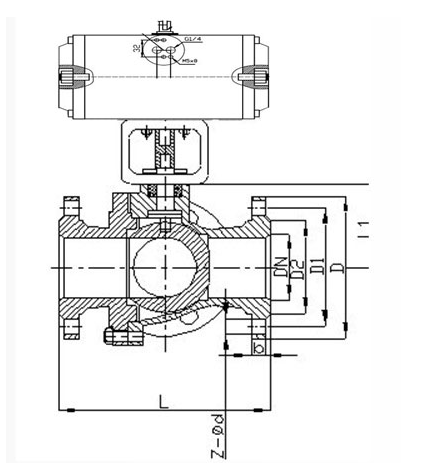

   气动衬氟三通球阀结构图：





维修保养:

 1、阀门应存干燥通风的室内，通路两端须密封。

 2、长期存放的阀门应定期检查，清除污物，并在加工面上涂防锈油。

 3、安装后，应定期进行检查，主要检查项目:

 (1)密封面磨损情况。

 (2)阀杆和阀杆螺母的梯形螺纹磨损情况。

 (3)填料是否过时失效，如有损坏应及时更换。

 (4)阀门检修装配后，应进行密封性能试验。
