【衬氟球阀】专业生产厂家，由本厂自主研发生产的【球阀】质量可靠、价格合理、售后服务完善。『衬氟球阀』适用于各种轻重工业及楼宇管道。能恩品质，全球共享!【球阀】广泛应用于：化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。【球阀】特点：（1）流体阻力小，全通径的球阀基本没有流阻。（2）结构简单、体积小、重量轻。（3）紧密可靠。它有两个密封面，而且目前球阀的密封面材料广泛使用各种塑料，密封性好，能实现完全密封。在真空系统中也已广泛使用。（4）操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。（5）维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。（6）在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。（7）适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。（8）由于球阀在启闭过程中有擦拭性，所以可用于带悬浮固体颗粒的介质中。

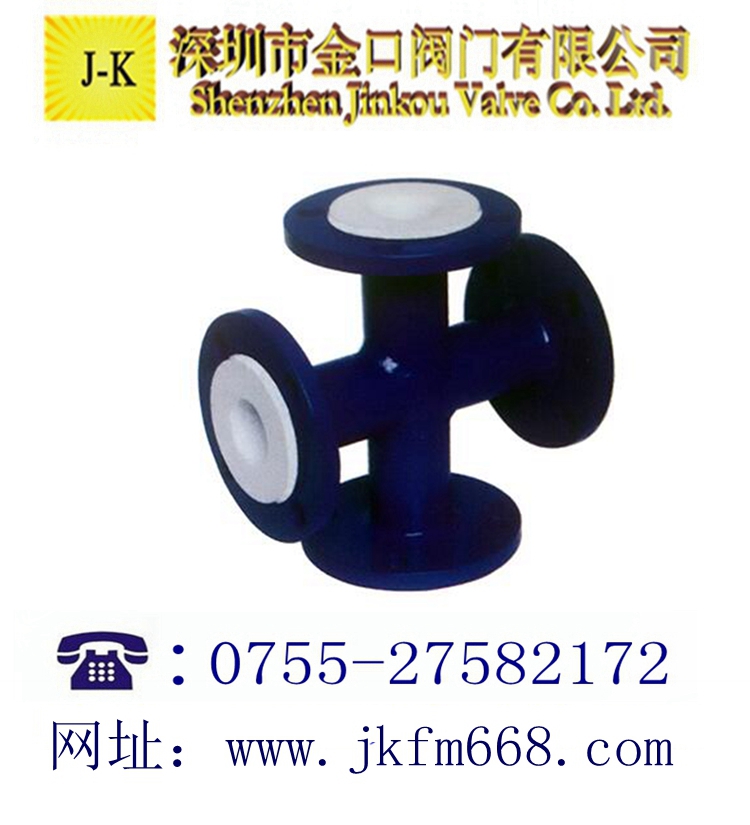

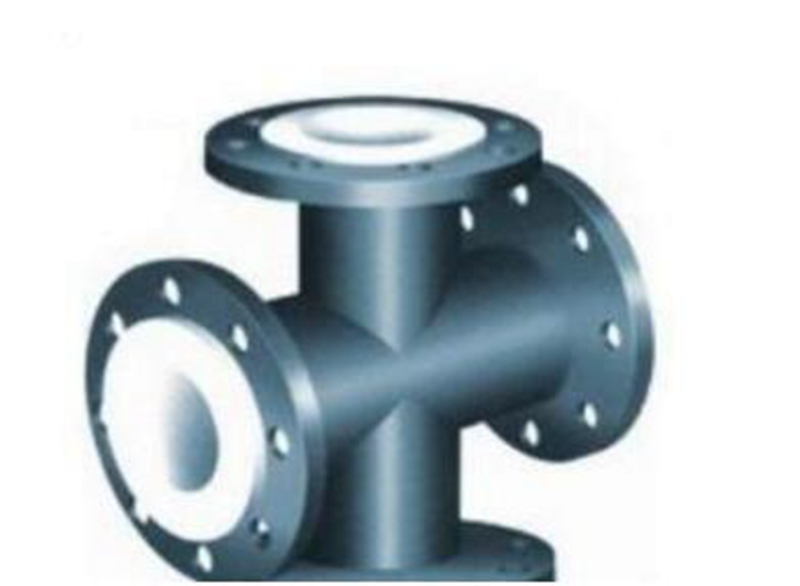

一、CFST型衬氟四通概述：
聚四氟乙烯衬里防腐蚀管道经过多年来的实际使用，直接影响其使用寿命和 性能稳定的因素是温度、压力、介质等。优质的材料和先进制造工艺方法是聚四 氟乙烯衬里产品的质量保证。本公司自引进与研究整体模压聚四氟乙烯衬里技术 以来，经过工程技术人员多年来的不懈努力，成功研制开发出整体模压衬里产 品。
二、CFST型衬氟四通其特点如下：
1、使用温度高：在强腐蚀介质条件下，可以满足使用温度范围-60℃～150℃， 在此温度范围内（除了熔融碱金属、元素氟及芳香烃类外），可满足所有化学介 质。
2、耐真空：在-60℃～150℃范围内，可在真空条件下使用，在化工生产中，经 常由于冷却、纵向排放、泵阀不同步操作等情况下引起局部真空状态。
3、耐高压：在温度使用范围内，可承受高达3Mpa的使用压力。
4、抗渗透：选用优质的树脂，经过先进衬里工艺加工成高密度、足够厚度的PTFE 衬里层，使产品具有优越的抗渗透性。
5、整体模压烧结工艺衬里，解决了钢-氟冷热伸缩的难题，使其达到同步伸缩。
6、采用了标准化尺寸配制，特别是化工管线中使用的管道、管配件都具有很强的 互换性，为安装、备件提供了很大的方便。
三、CFST型衬氟四通设计特点：
选用最好的聚四氟乙烯树脂经合理配方，采用整体模压，将氟塑料与钢管基 体热熔结合。使整个衬氟管（件）具有以下特点：
a. 无搭接缝、耐冲击、耐老化、耐正负压。表面平滑，任何形状钢件均可衬。
b. 适用温度：-60～150℃
c. 通用压力：-0.07Mpa～2.5Mpa
四、CFST型衬氟四通用途：
衬氟管道管件系列产品质量可靠、技术先进，被广泛应用于化工、电力、冶 炼、制药、食品、环保、电镀等领域，可通过各种浓度的酸、碱、盐等，是目前 耐腐蚀性能最好的防腐管。
衬氟球阀基本型号：
|
手动
|
Q41F3
|
蜗轮
|
Q341F3
|
|
Q41F46
|
Q341F46
|
|
气动
|
Q645F3
|
电动
|
Q941F3
|
|
Q645F46
|
Q941F46
|
衬氟球阀技术规范：
|
设计标准
|
GB12237
|
|
结构长度
|
GB12221
|
|
法兰标准
|
JB/T79-94
|
|
GB9113.1-26
|
|
检验试验
|
JB/T9092-99
|
|
驱动方式
|
手动、电动、气动、蜗轮
|
衬氟球阀主要零部件材料表：
|
序号
|
零件名称
|
灰铸铁
|
铸钢
|
不锈耐酸铸钢
|
超低碳不锈耐酸铸钢
|
|
Z
|
C
|
P8
|
R8
|
R3
|
R3
|
|
1
|
阀体／阀盖
|
A216-C
|
A216-WCB
|
A351-CF8
|
A351-CF8M
|
A351-CF3
|
A351-CF3M
|
|
2
|
球体/阀杆
|
A216-WCB
|
A351-CF8
|
A351-CF8M
|
A351-CF3
|
A351-CF3M
|
|
3
|
衬里／阀座
|
PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶F4)
|
|
4
|
填料/压盖
|
PTFE(F4)
|
A351-CF3
|
A351-CF3
|
|
5
|
填料
|
A216-WCB
|
A351-CF8
|
A351-CF8
|
|
6
|
支架
|
A193-B7
|
A194-8
|
A193-B8M
|
|
7
|
紧固螺栓
|
A193-B7
|
A193-B8M
|
A194-8
|
|
8
|
螺母
|
A194-2H
|
A194-8
|
A194-8
|
|
9
|
操作手柄
|
A216-WCB
|
A216-WCB
|
A216-WCB
|
衬氟球阀主要外形和连接尺寸：
|
公称通经
|
L
|
D
|
D1
|
D2
|
f
|
b
|
Z-φd
|
|
DN(mm)
|
NPS(inch)
|
PN1.0MPa
|
|
15
|
1/2
|
130
|
95
|
65
|
45
|
2
|
14
|
4-φ14
|
|
20
|
3/4
|
140
|
105
|
75
|
55
|
2
|
16
|
4-φ14
|
|
25
|
1
|
150
|
115
|
85
|
65
|
2
|
16
|
4-φ14
|
|
32
|
5/4
|
165
|
135
|
100
|
78
|
2
|
18
|
4-φ18
|
|
40
|
3/2
|
180
|
145
|
110
|
85
|
3
|
18
|
4-φ18
|
|
50
|
2
|
200
|
160
|
125
|
100
|
3
|
20
|
4-φ18
|
|
65
|
5/2
|
220
|
180
|
145
|
120
|
3
|
20
|
4-φ18
|
|
80
|
3
|
250
|
195
|
160
|
135
|
3
|
22
|
4-φ18
|
|
100
|
4
|
280
|
215
|
180
|
155
|
3
|
22
|
8-φ18
|
|
125
|
5
|
320
|
245
|
210
|
185
|
3
|
24
|
8-φ18
|
|
150
|
6
|
360
|
280
|
240
|
210
|
3
|
24
|
8-φ23
|
|
200
|
8
|
457
|
335
|
295
|
265
|
3
|
26
|
8-φ23
|
|
250
|
10
|
533
|
390
|
350
|
320
|
3
|
28
|
12-φ23
|
|
PN1.6MPa
|
|
15
|
1/2
|
130
|
95
|
65
|
45
|
2
|
14
|
4-φ14
|
|
20
|
3/4
|
130
|
105
|
75
|
55
|
2
|
16
|
4-φ14
|
|
25
|
1
|
140
|
115
|
85
|
65
|
2
|
16
|
4-φ14
|
|
32
|
5/4
|
165
|
135
|
100
|
78
|
2
|
18
|
4-φ18
|
|
40
|
3/2
|
165
|
145
|
110
|
85
|
3
|
18
|
4-φ18
|
|
50
|
2
|
203
|
160
|
125
|
100
|
3
|
20
|
4-φ18
|
|
65
|
5/2
|
222
|
180
|
145
|
120
|
3
|
20
|
4-φ18
|
|
80
|
3
|
241
|
195
|
160
|
135
|
3
|
22
|
8-φ18
|
|
100
|
4
|
305
|
215
|
180
|
155
|
3
|
24
|
8-φ18
|
|
125
|
5
|
356
|
245
|
210
|
185
|
3
|
26
|
8-φ18
|
|
150
|
6
|
394
|
280
|
240
|
210
|
3
|
28
|
8-φ23
|
|
200
|
8
|
457
|
335
|
295
|
265
|
3
|
30
|
12-φ23
|
