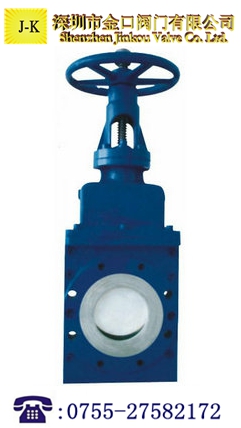

干灰平板闸阀

一、干灰平板闸阀用途与规范：

干除灰平板闸阀具有结构合理、开启灵活、使用寿命长等特点。主要适用于火力发电厂干除灰、粉煤灰气力输送系统作为启闭之用的新型阀门。

二、干灰平板闸阀性能规范:

产品型号	公称压力	密封试验力	强度试验压力	工作温度	适用介质
973 GHZ73X-10C	1.0	1.1	1.5	≤120℃	干灰 粉煤灰
973 GHZ73X-10C	1.6	1.76	2.4
973 GHZ73X-10C	2.5	2.75	3.75



三、干灰平板闸阀参数：

产品名称：	干灰平板闸阀	阀体：	WCB（ZG230-450）、Q235A板材焊接或不锈钢
产品型号：	GHZ73X	阀座：	聚氨酯或硅橡胶
产品口径：	DN100-500	闸板：	2Cr13或1Cr18Ni9Ti
产品压力：	1.0-2.5MPa	阀杆：	2Cr13或1Cr18Ni9Ti
产品材质：	铸钢、不锈钢、合金钢等	阀杆螺母：	铸铝青铜ZCuA19Mn2

四、干灰平板闸阀主要连接尺寸:

尺寸mm		D	K	d	f	L	n-M	D0
公称通径DN
公称压力MPa
1.0	80	200	160	132	3	49±1	8-M16	200
	100	220	180	156	3	56±1	8-M16	240
	125	250	210	184	3	64±1	8-M16	240
	150	285	240	211	3	70±1	8-M16	280
	200	340	295	266	3	71±1	8-M20	360
	250	395	350	319	3	76±1	12-M20	400
	300	445	400	370	4	83±1	12-M20	500
	350	505	460	429	4	92±1	16-M20	560
	400	565	515	480	4	102±2	16-M24	600
	450	615	565	530	4	114±2	20-M24	720
	500	670	620	582	4	127±2	20-M24	800
1.6	80	200	160	132	3	49±1	8-M16	200
	100	220	180	156	3	56±1	8-M16	240
	125	250	210	184	3	64±1	8-M16	240
	150	285	240	211	3	70±1	8-M20	280
	200	340	295	266	3	71±1	12-M20	360
	250	405	355	319	3	76±1	12-M24	400
	300	460	410	370	4	83±1	12-M24	500
	350	520	470	429	4	92±1	16-M24	560
	400	580	525	480	4	102±2	16-M27	600
	450	640	585	548	4	114±2	20-M27	720
	500	715	650	609	4	127±2	20-M30	800
2.5	80	200	160	132	3	49±1	8-M16	200
	100	235	190	156	3	56±1	8-M20	240
	125	270	220	184	3	64±1	8-M24	280
	150	300	250	211	3	70±1	8-M24	320
	200	360	310	274	3	71±1	12-M24	400
	250	425	370	330	3	76±1	12-M27	500
	300	485	430	389	4	83±1	16-M27	560

五、闸阀的安装与维护应注意以下事项：
　　手轮、手柄及传动机构均不允许作起吊用，并严禁碰撞。
　　双闸板闸阀应垂直安装（即阀杆处于垂直位置 , 手轮在顶部 )。
　　带有旁通阀的闸阀在开启前应先打开旁通阀（以平衡进出口的压差及减小开启力 )。
　　带传动机构的闸阀，按产品使用说明书的规定安装。
　　如果阀门经常开关使用 , 每月至少润滑一次。

六、交易详情与售后事项：
  本公司产品质量保证，价格合理，货到快捷，售后到位。本产品严格按照ISO9001国家质量体系标准进行质量控制。质量问题三个月包换，保修一年。量小可支持货到付款。量大须签订合同，买家必须支付30%-100%的预付款。如果货到没有按合同支付余款将会负法律责任。如果是货物出现问题本厂会退还全部货款！希望广大客户多多支持。
