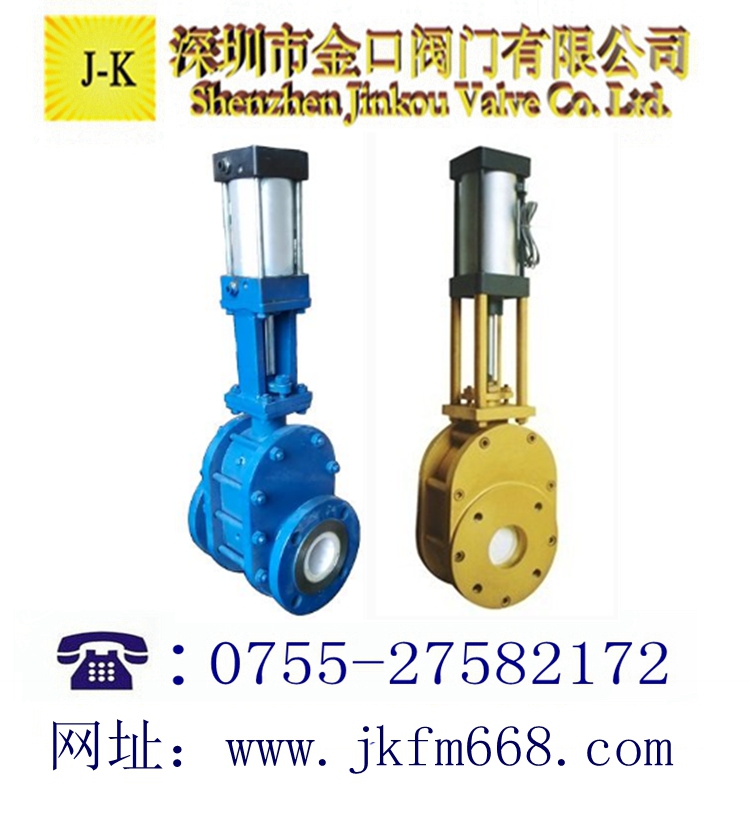

气动陶瓷双闸板阀详细说明:
本阀主要运用于火力发电企业的粉煤灰气力输送系统中,做仓泵出料阀、平衡 阀、排气阀、排堵阀,也可用作管路切换阀和灰库卸灰阀。本阀具有密封性能好、 耐磨性强、启动负荷小、卡灰及积灰现象少、使用寿命长的特点。
气动陶瓷双闸板阀工作原理:
当气源从上进气口通入时,阀杆带动阀板向下运动,阀门关闭。当气源从下进气口 通入时话,阀杆带动阀板向上运动,阀门开启。阀板与阀座之间加载弹簧,弹簧弹 力始终使阀板压向阀座保证阀门的密封性,又容许阀板在垂直上下方向移动,这有 助于补偿阀门零件的热胀冷缩,并能克服任何背压变化对密封的影响与防止颗粒介 质进入两密封面之间。在启闭过程中,阀板能产生自转,使得密封面之间产生研 磨、抛光作用,而且由于阀体对通道偏心,在开启排卸物料时,会产生涡流,形成 的物料旋涡会自行清扫阀门内腔。适用范围:火力发电厂干灰系统、仓泵出料输 送。 化工、冶金、造纸、制药等行业中散状物料输送系统。 各类有磨损的介质在 管道上作启闭之用。
所有的这些特点,使得这种阀门具有超长的使用寿命,为您的系统安全运行提供了 可靠的保证。
气动陶瓷双闸板阀技术参数:
产品名称:
|
气动陶瓷双闸板阀
|
产品型号:
|
Z644H-10C
|
公称通径:
|
DN40-350(也可根据客户需要定制)
|
公称压力
|
1.0—1.6MPa
|
气动执行器工作压力:
|
0.4~0.6MPa
|
适用温度
|
≤200℃(另有耐高温型最高可耐400℃高温)
|

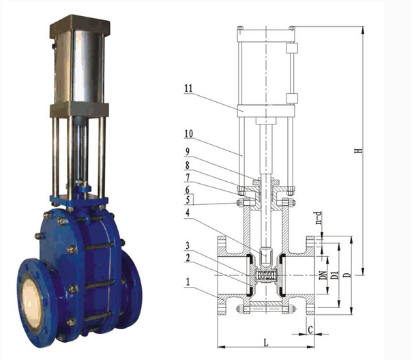

气动陶瓷双闸板阀主要零部件名称:
序号
|
主要零部件名称
|
材质
|
1
|
阀体
|
铸钢
|
2
|
阀板、阀座
|
硬质合金或耐磨陶瓷
|
3
|
密封组件
|
耐磨、耐腐蚀、耐高温橡胶
|
4
|
阀杆
|
2Cr13
|
气动陶瓷双闸板阀阀门型号编制方法说明:
气动双闸板(陶瓷)出料阀 Z644H-10C、Z674H-10C、Z644TC-10C、Z674TC-10C.
阀门类型代号:“Z"表示往复滑动闸阀
传动形式代号:“6"表示气动 连接形式代号:“4"表示法兰式连接、“7"表示对夹式连接(我厂对夹式阀门自身也配有法兰,和法兰式连接一样) 传动形式代号:“4"表示平行式双闸板 密封面材料代号:“H"表示硬质合金密封、 “TC"表示陶瓷密封 阀门公称压力:其数值是以“MPa"为单位的公称压力值的10或16倍 阀体材料代号:“C"表示碳钢.
维修保养:
1、阀门应存干燥通风的室内,通路两端须密封。
2、长期存放的阀门应定期检查,清除污物,并在加工面上涂防锈油。
3、安装后,应定期进行检查,主要检查项目:
(1)密封面磨损情况。
(2)阀杆和阀杆螺母的梯形螺纹磨损情况。
(3)填料是否过时失效,如有损坏应及时更换。
(4)阀门检修装配后,应进行密封性能试验。
