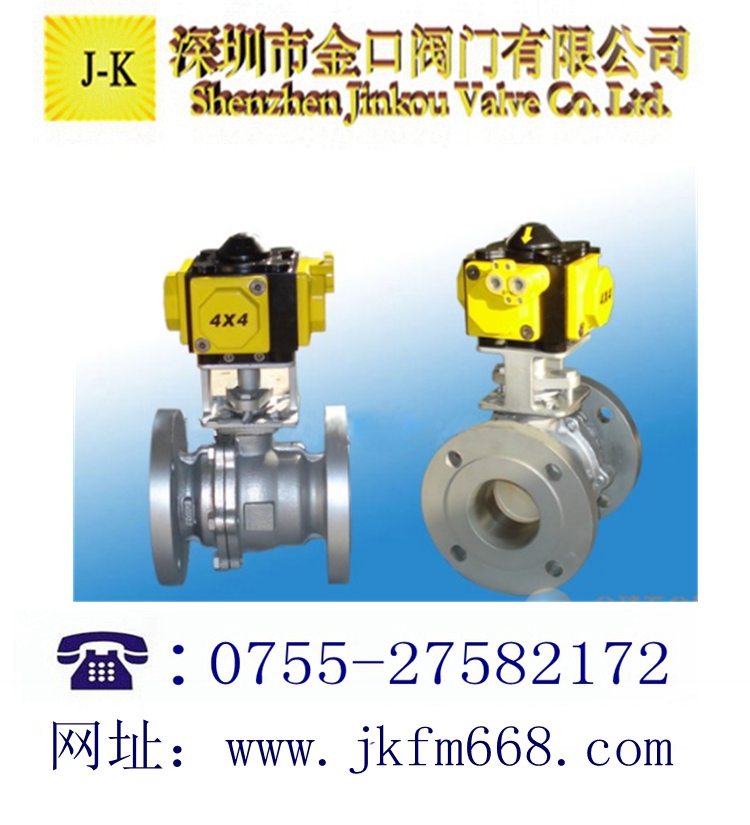

气动半衬陶瓷球阀的详细资料：
气动半衬陶瓷球阀具有超强的耐腐蚀、耐高温、耐磨损及耐冲蚀等显著特点。广 泛应用于石化、冶金、造纸、电站、炼油等行业的各类酸碱盐气体、液体、高温 蒸汽和泥浆输送系统中。是强腐蚀场合下钛金属阀、蒙乃尔阀的理想替代产品。 氧化锆陶瓷球阀具有成本低，运行经济性高和寿命长（是钛阀的2～4倍）的优 点。
气动半衬陶瓷球阀主要用于截断或接通管路中的介质，亦可用于流体的调节与 控制，其中硬密封V型球阀其V型球芯与堆焊硬质合金的金属阀座之间具有很强的 剪切力，特别适用于含纤维、微小固体颗料等介质。而多通球阀在管道上不仅可 灵活控制介质的合流、分流、及流向的切换，同时也可关闭任一通道而使另外两 个通道相连。
气动半衬陶瓷球阀工作原理：
球阀它具有旋转90度的动作，旋塞体为球体，有圆形通孔或通道通过其轴线。球 阀在管路中主要用来做切断、分配和改变介质的流动方向，它只需要用旋转90度 的操作和很小的转动力矩就能关闭严密。球阀最适宜做开关、切断阀使用，但近 来的发展已将球阀设计成使它具有节流和控制流量之用，如V型球阀。
球阀的主要特点是本身结构紧凑，密封可靠，结构简单，维修方便，密封面与球 面常在闭合状态，不易被介质冲蚀，易于操作和维修，适用于水、溶剂、酸和天 然气等一般工作介质，而且还适用于工作条件恶劣的介质，如氧气、过氧化氢、 甲烷和乙烯等，在各行业得到广泛的应用。球阀阀体可以是整体的，也可以是组 合式的。
气动全衬陶瓷硬密封球阀阀门基本参数：
产品品名：气动全内衬陶瓷硬密封球阀
产品型号：Q641TC-150C
公称尺寸：DN15—DN200 （1/2”—8”）
公称压力：150LB
阀体设计：GB/T 12237-2007
连接方式：RF突法兰ANSI B16.5
结构长度: ANSI B16.10-2000
工作温度：-20—230℃
驱动方式：气动
阀体材质：碳钢锻件A105N
阀门检验与试验：JB/T 9092-1999
|

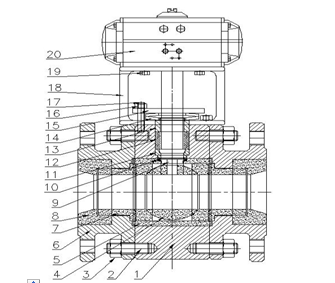

序号
|
零件名称
|
材质
|
|
1
|
阀体
|
A105N
|
|
2
|
阀体螺柱
|
A193-B7
|
|
3
|
阀体螺母
|
A194-2H
|
|
4
|
阀球
|
结构陶瓷
|
|
5
|
中体
|
结构陶瓷
|
|
6
|
阀盖
|
A105N
|
|
7
|
阀座
|
结构陶瓷
|
|
8
|
接管
|
结构陶瓷
|
|
9
|
阀杆
|
17-4PH
|
|
10
|
垫片
|
PTFE
|
|
11
|
轴套
|
SS304
|
|
12
|
填料
|
PTFE
|
|
13
|
填料压套
|
WCB
|
|
14
|
蝶形弹簧
|
SS304
|
|
15
|
压板
|
CF8
|
|
16
|
压板螺母
|
A194-2H
|
|
17
|
压板螺柱
|
A193-B7
|
|
18
|
支架
|
CF8
|
|
19
|
螺栓
|
A193-B7
|
|
20
|
气动执行器
|
|
气动全衬陶瓷硬密封球阀国标GB/T 9113.1-2000 PN1.6MPa RF突面法兰
|
DN
|
D
|
C
|
R
|
T
|
f
|
n-d
|
H(Appx.)
|
|
15
|
95
|
65
|
46
|
14
|
2
|
4-M12
|
85
|
|
20
|
105
|
75
|
56
|
16
|
2
|
4-M12
|
94
|
|
25
|
115
|
85
|
65
|
16
|
2
|
4-M12
|
98
|
|
32
|
135
|
100
|
76
|
18
|
2
|
4-M16
|
112
|
|
40
|
145
|
110
|
84
|
18
|
2
|
4-M16
|
124
|
|
50
|
160
|
125
|
99
|
20
|
2
|
4-M16
|
135
|
|
65
|
180
|
145
|
118
|
20
|
2
|
4-M16
|
156
|
|
80
|
195
|
160
|
132
|
20
|
2
|
8-M16
|
177
|
|
100
|
215
|
180
|
156
|
22
|
2
|
8-M16
|
207
|
|
125
|
250
|
210
|
184
|
22
|
2
|
8-M16
|
240
|
|
150
|
285
|
240
|
211
|
24
|
2
|
8-M20
|
240
|
|
200
|
340
|
295
|
266
|
24
|
2
|
12-M20
|
—
|
气动全衬陶瓷硬密封球阀美标ANSI B16.5-2009 150LB RF突面法兰
|
NPS
|
D
|
C
|
R
|
T
|
f
|
n-d
|
H(Appx.)
|
|
1/2"
|
90
|
60.3
|
34.9
|
11.6
|
2
|
4-M12
|
85
|
|
3/4"
|
100
|
69.9
|
42.9
|
132
|
2
|
4-M12
|
94
|
|
1"
|
110
|
79.4
|
50.8
|
14.7
|
2
|
4-M12
|
98
|
|
1-1/4"
|
115
|
88.9
|
63.5
|
16.3
|
2
|
4-M12
|
112
|
|
1-1/2"
|
125
|
98.4
|
73.0
|
17.9
|
2
|
4-M12
|
124
|
|
2"
|
150
|
120.7
|
92.1
|
19.5
|
2
|
4-M16
|
135
|
|
2-1/2"
|
180
|
139.7
|
104.8
|
22.7
|
2
|
4-M16
|
156
|
|
3"
|
190
|
152.4
|
127.0
|
24.3
|
2
|
4-M16
|
177
|
|
4"
|
230
|
190.5
|
157.2
|
24.3
|
2
|
8-M16
|
207
|
|
5"
|
255
|
215.9
|
185.7
|
24.3
|
2
|
8-M20
|
240
|
|
6"
|
280
|
241.3
|
215.9
|
25.9
|
2
|
8-M20
|
240
|
|
8"
|
345
|
298.5
|
269.9
|
29
|
2
|
8-M20
|
——
|
|
