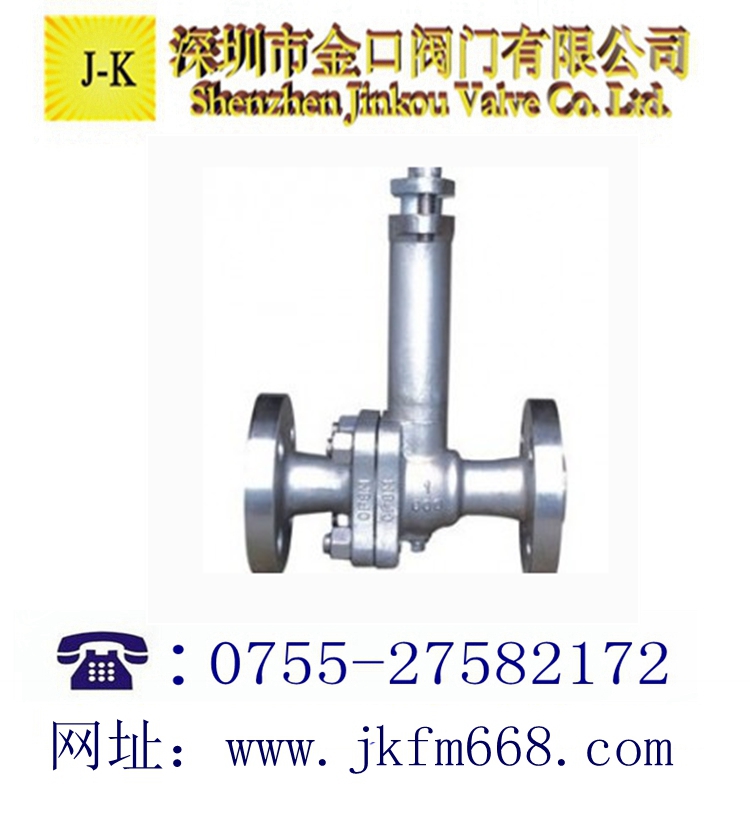

锻钢低温球阀概述：

锻钢低温球阀根据工况低温程度进行选材。锻钢低温球阀整部及零件都为锻件，外形整洁、美观。主要适用于化工、冶金、石油、制药等行业的各种低温高压介质输送管道中，有效的防护了管道流体的高压力对密封阀座的损伤，保证了密封性能的稳定，使用寿命长等特点。锻钢低温球阀可根据口径压力大小设计上下轴固定球结构。锻钢低温球阀分为低温浮动球和低温固定球两类,用于截断或接通管路中的低温介质,介质最低温度不得低于-196度。

锻钢低温球阀设计结构与特征:

低温球阀符合： API602，MSS-SP-118和BS6364。

检验与测试按:API598，

标记按:MSS-SP-25。
采用以下结构:
全径或缩径自定心压板压套式
螺栓连接缠绕垫片密封式阀盖和螺纹连接全焊密封式阀盖
整体式上密封座
阀座带有压力平衡孔(用于闸阀、球阀)
承插端符合 ASME B16.11 Socketweld ends to ASME B16.11
螺纹端符合 (NPT)ANSI/AMME B1.20.1
客户要求特殊延长长度
客户要求的软密封截止阀
客户要求的PTFE填料PTFE
客户要求的特殊低温测试
明杆支架型(OS&Y)

锻钢低温球阀标准材质明细表

序号	零件名称	CS to ASTM		SS to ASTM
序号	零件名称	Type A352 LF2	Type A352 LF3	Type F304(L)	Type F304(L)
1.2	阀体 /阀盖	type A352 LF2	Type A352 LF3	TypeF304(L)	A182 F304(L)
3	等长双头螺栓	A193L7+镀镉	A193 B8	A193 B8	A193 B8M
4	螺母	A193L7+镀镉	A194 8	A194 8	A194 8M
5.8	密封圈、垫片	RTFE+Cu粉/尼龙1010/PPL
6	球体	A182 F304	A182 F304(L)	A182 F304(L)	A182 F31 6(L)
7	阀杆	A182 F304	A182 F304(L)	A182 F304(L)	A182 F3l 6(L)
9-10	止推片、填料	RTFE+Cu粉/尼龙1010/PPL，碳素纤维
11	压盖	A105	A351 CF8
12	定位片	A182 F321
13	扁螺母	A193L7+镀镉	A194 8	A194 8	A194 8
14	内六角螺栓	A193L7+镀镉	A193 B8	A193 B8	A193 B8
15	手柄	Q325A
适用温度		≥ -40℃	≥ -101℃	≥-196℃

注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。 As=合金钢：ss=不锈钢

尺寸(mm)和重量(kg)

DN	Inch	L	d	Ll	D	D1	H	W
15	1/2	92	13	9.6	36	21.8	230	160
20	3/4	111	18	12.7	42	27.3	260	220
25	1	127	23	12.7	52	33.8	280	220
32	11/4	140	28	12.7	60	42.6	290	250
40	11/2	152	35	12.7	68	48.7	320	300
50	2	178	45	15.9	80	61.2	340	350

维修保养：

1、阀门应存干燥通风的室内，通路两端须密封。

2、长期存放的阀门应定期检查，清除污物，并在加工面上涂防锈油。

3、安装后，应定期进行检查，主要检查项目:

(1)密封面磨损情况。

(2)阀杆和阀杆螺母的梯形螺纹磨损情况。

(3)填料是否过时失效，如有损坏应及时更换。

(4)阀门检修装配后，应进行密封性能试验。
