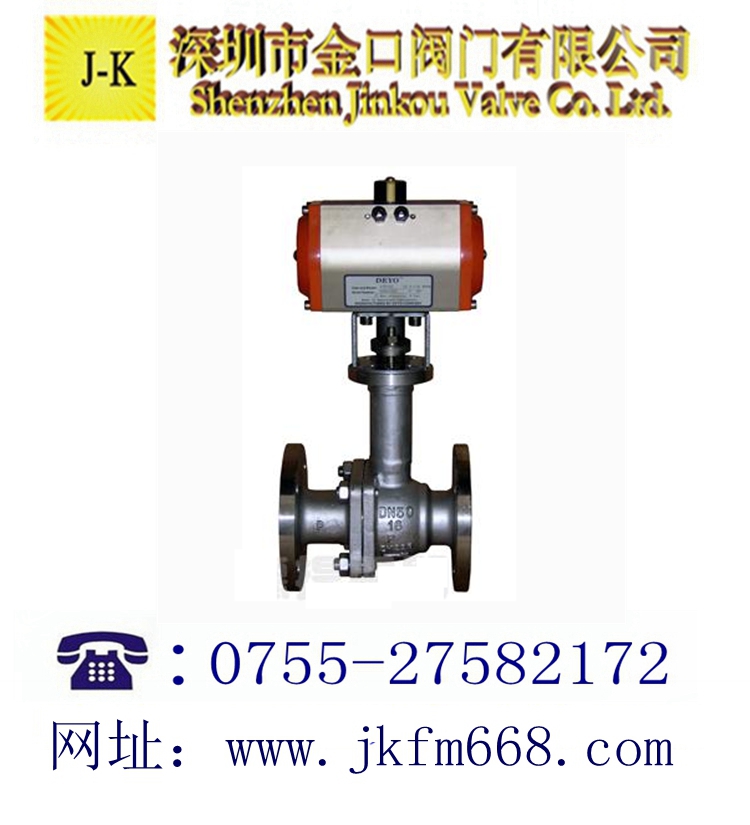

一、气动低温球阀产品概述：
深圳金口阀门的气动低温球阀，分为低温浮动球阀和低温固定球阀两类,对于温度 高于-50℃,一般不采用长颈结构,对于温度低于-50℃的球阀,颈部长度一般 为 250mm, 或根据设计和计算确定。气动低温球阀主要用于输出液态低温介质如乙 烯、液氧、液氢、液化天然气、液化石油产品等，不但易燃易爆，而且在升温时要 气化，气化时，体积膨胀数百倍。气动低温球阀的材料非常重要，材质不合格，会 造成壳体及密封面的外漏或内漏；零部件的综合机械性能、强度和钢度满足不了使 用要求甚至断裂。导致液化天然气介质泄漏引起爆炸。气动低温球阀经特殊的低温 处理，将粗加工的零件置于冷却介质中数小时(2-6小时)，以释放应力，确保材料的 低温性能，保证精加工尺寸，以防阀门在低温工况时，因温度变化造成变形而导致 的泄漏。
气动低温球阀主要用于输出液态低温介质如乙烯、液氧、液氢、液化天然气、液化 石油产品管道输送中。
二、【产品特点】
1、承压件的材料能承受介质温度的变化而引起的膨胀、收缩，密封部位的结构在温 度变化时不会产生永久的变形。用于-100℃以下工况时，阀门零件在精加工前应进 行深冷处理，即将零件漫放在液氮箱中进行冷却，当零件温度达到-196℃时，开始 保温l-2h.然后取出箱外自然处理到常温，重复循环2次。
2、阀盖采用长颈结构，其目的保护填料函的功能，使填料函处于离低温较远的位 置，保证填料的密封效果。同时还可以缠绕保冷材料， 防止冷能损失。长颈的颈长 (H.见下图)可根据使用温度和保冷材料的厚度来选择不同的长度。当填料密封效果 降低时，可以从填料函中间(见组合填料结构)加入润滑脂形成油封层，降低填料函 的压差，提高密封性能。
3、使用温度低于-100℃时，阀杆材料经过镀铬或氮化处理，提高阀杆表面硬度，提 高填料密封的可靠性。
4、低温球阀具有防止异常升压结构，由于低温阀门介质气化后，其体积激剧膨胀， 压力会异常升高，当阀门中腔压力升高时，阀门中腔和进口侧连通，或在阀门进 口端安置泄压阀，保证阀门安全使用。
5、低温球阀用的垫片具有在常温下、低温状态及温度变化下能可靠密封牲和复原 性。
三、【执行标准】
设计规范： GB/T1224 API 6D
连接尺寸： GB/T 9113 ASME B16.5
试验与检验：GB/T 13927 API 598 API 6D
四、气动低温球阀零部件材料：
|
零件名称
|
材料名称
|
|
阀体
|
WCB
|
304(CF8)
|
316(CF8M)
|
316L(CF3M)
|
|
球体
|
2Cr13+氮化处理
|
304
|
316
|
316L
|
|
阀杆
|
2Cr13
|
304
|
316
|
316L
|
|
密封圈
|
聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯、柔性石墨
|
|
适用介质
|
水、气体、蒸汽、油品等
|
硝酸等腐蚀性介质
|
醋酸等腐蚀介质
|
尿素等腐蚀性介质
|
五、气动低温球阀技术参数：
|
公称通径 DN(mm)
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
额定流量系数KV
|
21
|
38
|
72
|
112
|
170
|
273
|
384
|
512
|
940
|
1452
|
2222
|
3589
|
5128
|
7359
|
|
允许压差(MPa)
|
≤ 公称压力
|
|
动作范围
|
0～90°
|
|
泄露量Q
|
按GB/T4213-92，小于额定KV0.01%
|
|
可调范围
|
250：1
|
350：1
|
|
阀体形式
|
二段式铸造阀体
|
|
公称压力
|
PN1.0、1.6、2.5 MPa
|
|
连接形式
|
法兰式、焊接式
|
|
适用温度
|
-40℃～-196℃
|
|
阀盖形式
|
一体式
|
|
压盖型式
|
压盖压紧式
|
|
阀芯形式
|
O型球体阀芯
|
|
流量特性
|
近似快开型
|
六、气动低温球阀执行器参数：
|
执行器型号
|
GT、AT、AR、AW系列单双作用气动执行器
|
|
供气压力
|
0.4～0.7MPa
|
|
气源接口
|
G1/4"、G1/8"、G3/8"、G1/2"
|
|
环境温度
|
-30～+70℃
|
|
作用形式
|
单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC)
双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL)
|
|
可配附件
|
定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
|
维修保养：
1、阀门应存干燥通风的室内，通路两端须密封。
2、长期存放的阀门应定期检查，清除污物，并在加工面上涂防锈油。
3、安装后，应定期进行检查，主要检查项目:
(1)密封面磨损情况。
(2)阀杆和阀杆螺母的梯形螺纹磨损情况。
(3)填料是否过时失效，如有损坏应及时更换。
(4)阀门检修装配后，应进行密封性能试验。
