节流截止排污阀工作原理:
1、常闭状态:阀瓣硬密封付压在阀座凸台上,形成一道硬质密封,同时嵌在阀瓣上的软质密封与阀座端面紧压,形成第二道 密封,双质密封结构保证了阀门的零泄漏,再由于阀瓣开设了平衡孔,使阀门在关闭、开启时,阀瓣受到较小的作用力,也 使阀门开启、关闭时具有较小的力矩。
2、节流排污状态:阀瓣密封付离开阀座,由于在阀瓣处设有了平衡孔,使阀门开启极为轻便。阀门开启后,管道中的介质、 杂质一同流过阀套、阀座,同时实现节流与排污。阀瓣、阀座密封面利用套垫斜角改变介质流向,具有自清扫功能,使密封 付不夹带杂质。
3、关闭状态:管道中介质排放后关闭阀门,介质从套垫斜角处进入阀座通道,流阻系数增加,流速加快,斜角改变介质流向 方向,产生涡流,阀座端面介质径向力增加,实现阀座启封的吹扫。阀瓣密封付接近阀座时,套垫与阀座通道的配合间隙阻止 较大颗粒介质流向密封付,加之流速的进一步增大和介质横向力的吹扫,阀门关闭时密封付杂质已完全清扫干净,保证了阀门 排污后的密封性能,从而进一步保证排污后密封性也能达到无泄漏。因此大大提高了能力并延长了使用寿命。

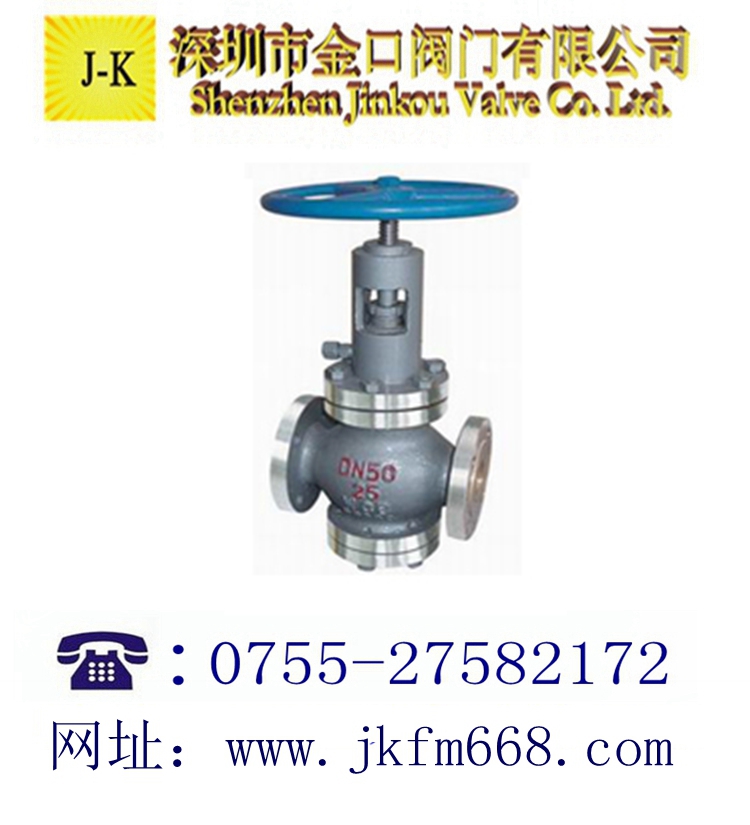

节流截止排污阀参数:
产品名称:
|
节流截止排污阀
|
产品品牌:
|
金口
|
产品型号:
|
TPJ41Y、TPJ341Y、TPJ641Y、TPJ941Y
|
产品口径:
|
DN25-250
|
产品压力:
|
0.1-10Mpa
|
产品材质:
|
铸钢、不锈钢等
|
产品应用:
|
石油、天然气、水等
|

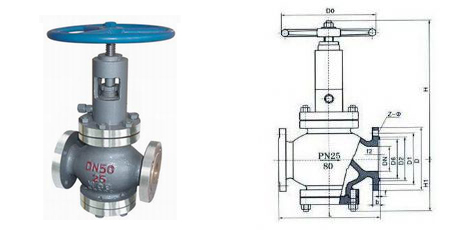

节流截止排污阀产品外形尺寸图:
节流截止排污阀结构特点:
1、节流截止排污阀是一种新型的节流、截止、放空产品,节流截止排污阀采用笼形迷军团节流,具有多级节流效果,节流效果明显、密封可靠、操作维护方便等特点。
2、阀门采用双重密封(硬、软质密封)使密封可靠、硬质合金封面可以更耐气流冲刷、耐磨损,双重密封能做到在高压气体介质条件下的零泄漏。阀门使用寿命长。
3、阀座的密封面采用锥度密封,有利于阀门自身清洗附在密封面上的脏物。
4、阀门的阀瓣上设置了平衡孔,活塞式密封,保证了启/闭全压差条件下稳定操作,开启轻便灵活、启闭扭矩小。
5、填料采用带自密封能力的V形填料结构,无需调节,开、关极为轻便。填料函处设有辅助密封油脂注入结构,使阀门填料密封性能可靠。
6、节流截止排污阀可以进行在线维修,管线可以带压状态下更换填料等一系列易损件。
7、节流截止排污阀在阀门的底部设置了较大的排污孔,必要时要以打开,清理阀内污物。
8、排污阀阀瓣的外园处高有O形密封圈,在启/闭时具有自清扫功能和密封,排污时具有节流降压功能。 节流截止排污阀产品性能规范:
压力等级
|
常温试验压力(MPa)
|
适用温度(℃)
|
适用介质
|
壳体
|
密封
|
上密封
|
气体低压密封
|
G型
|
D型
D
|
普通
|
抗硫型
|
普通
|
公称压力
(MPa)
|
1.6
|
2.4
|
1.76
|
1.76
|
0.6
|
-29~250
|
-45~121
|
-29~121
|
含H2S和
CO2>500mg/m3
的介质
|
石油、天然气、
水等
|
2.5
|
3.8
|
2.75
|
2.75
|
0.6
|
4.0
|
6.0
|
4.4
|
4.4
|
0.6
|
6.4
|
9.6
|
7.04
|
7.04
|
0.6
|
10.0
|
15.0
|
11.0
|
11.0
|
0.6
|
16.0
|
24.0
|
17.6
|
17.6
|
0.6
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
节流截止排污阀主要零件材料:
零件名称
|
材料
|
普通型
|
“K”抗硫型
|
阀体、阀盖
|
WCB碳素铸钢
|
阀瓣
|
合金钢(表面经特殊处理或焊硬质合金)
|
阀杆
|
不锈钢
|
抗硫不锈钢
|
阀座
|
合金钢(表面特殊处理)
|
合金钢(焊硬质合金)
|
中法兰螺栓
|
35CrMOA
|
中法兰螺母
|
35(碳钢)
|
法兰螺母
|
铝青铜
|
填料
|
填充四氟、膨胀石墨
|
密封圈
|
填充四氟、丁晴橡胶
|
填充四氟、氟橡胶
|
密封脂
|
耐油密封脂
|
抗硫密封脂
|
节流截止排污阀产品采用标准:
设计标准
|
GB/T12235
|
结构长度
|
法兰连接
|
GB/T12221
|
对焊连接
|
GB/T15188.1
|
连接法兰
|
JB/T79GB/T9113
|
对焊端
|
GB/T12224
|
试验和检验
|
JB/T9092
|
|
|
|
|
节流截止排污阀主要外形尺寸及重量:
PN
(MPa)
|
DN
(mm)
|
尺寸(mm)
|
重量(kg)
|
L
|
H
|
H1
|
D0
|
1.6
|
25
|
216
|
243
|
86
|
180
|
18
|
40
|
230
|
265
|
108
|
250
|
25
|
50
|
230
|
346
|
115
|
250
|
28
|
80
|
310
|
409
|
146
|
300
|
53
|
100
|
350
|
433
|
163
|
300
|
62
|
150
|
480
|
521
|
202
|
350
|
128
|
200
|
600
|
594
|
292
|
350
|
168
|
250
|
730
|
621
|
355
|
400
|
289
|
2.5
|
25
|
216
|
243
|
86
|
180
|
18
|
40
|
230
|
265
|
108
|
250
|
25
|
50
|
230
|
346
|
115
|
250
|
28
|
80
|
310
|
409
|
146
|
300
|
57
|
100
|
350
|
433
|
163
|
300
|
69
|
150
|
480
|
521
|
202
|
350
|
145
|
200
|
600
|
594
|
292
|
350
|
188
|
250
|
730
|
621
|
355
|
400
|
315
|
4.0
|
25
|
216
|
243
|
86
|
180
|
21
|
40
|
230
|
265
|
108
|
250
|
31
|
50
|
230
|
346
|
115
|
250
|
35
|
80
|
310
|
409
|
146
|
300
|
70
|
100
|
350
|
433
|
163
|
300
|
85
|
150
|
480
|
521
|
202
|
350
|
172
|
200
|
600
|
594
|
292
|
350
|
219
|
6.4
|
25
|
216
|
243
|
86
|
180
|
21
|
40
|
230
|
265
|
108
|
250
|
37
|
50
|
230
|
346
|
115
|
250
|
42
|
80
|
310
|
409
|
146
|
300
|
84
|
100
|
350
|
433
|
163
|
300
|
100
|
150
|
480
|
521
|
202
|
350
|
208
|
200
|
600
|
594
|
292
|
350
|
265
|
250
|
730
|
621
|
355
|
400
|
452
|
10.0
|
25
|
230
|
245
|
78
|
200
|
30
|
40
|
260
|
265
|
106
|
250
|
44
|
50
|
300
|
287
|
110
|
300
|
58
|
80
|
380
|
409
|
152
|
350
|
98
|
100
|
430
|
433
|
169
|
350
|
125
|
150
|
559
|
531
|
225
|
400
|
245
|
200
|
660
|
709
|
321
|
500
|
316
|
25
|
230
|
215
|
78
|
200
|
36
|
16.0
|
40
|
260
|
265
|
105
|
250
|
54
|
50
|
300
|
237
|
110
|
300
|
69
|
80
|
390
|
414
|
155
|
350
|
120
|
100
|
450
|
440
|
175
|
350
|
150
|
节流截止排污阀订货说明:
1.产品选型:如有指定型号标准,请直播销售热线咨询价格,了解详情!
2.技术支持:如没有指定产品型号规格,请把工况要求、设计图纸、技术规范,发送传真或邮件至本公司。
3.参数说明:请提供通径(DN),公称压力(Mpa),温度(℃),连接方式(螺纹、法兰、对夹等),驱动方式。
4.驱动方式:手动、蜗轮、气动、电动等。
5.产品标准:国标GB、日标JIS、美标ANSI、德标DIN等。
6.报价确认:本公司提供报价清单及技术标准说明至客户确认,在双方技术各方面确认后再拟定合同。
7.质量标准:质量要求、质量标准、供方对质量负责的条件按国家有关质量标准。
维修保养:
1、阀门应存干燥通风的室内,通路两端须密封。
2、长期存放的阀门应定期检查,清除污物,并在加工面上涂防锈油。
3、安装后,应定期进行检查,主要检查项目:
(1)密封面磨损情况。
(2)阀杆和阀杆螺母的梯形螺纹磨损情况。
(3)填料是否过时失效,如有损坏应及时更换。
(4)阀门检修装配后,应进行密封性能试验。
