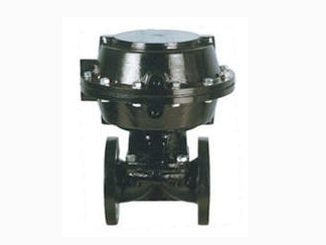

EG641W/J/FS英标气动衬胶隔膜阀（往复式）







英标气动衬胶隔膜阀主要零件的材料：

零件名称	阀体	气缸、气缸盖	阀杆	隔膜、薄膜	薄膜压板
材料	HT200	35	35	氟丁橡胶、氟塑料	Q235-A

英标气动衬胶隔膜阀规格：

型号	公称通径 Dn(mm)
	20	25	32	40	50	65	80	100	125	150	200
EG641W/J/FS-6											。
EG641W/J/FS-10						。	。	。	。	。
EG641W/J/FS-16	。	。	。	。	。

1、设计与制造按：GB12239或BS5156 2、结构长度按：GB12221或BS5156
3、法兰连接尺寸按：GB4216.4或BS4504 4、试验与检验按：GB/T13927或BS5156

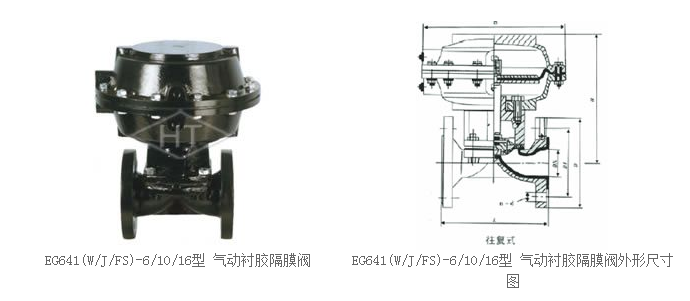

英标气动衬胶隔膜阀结构图：



英标气动衬胶隔膜阀性能规范:

型号	公称压力 PN（MPa）	试验压力PS（MPa）		适用介质	工作温度 （℃）
		壳体试验	密封试验
EG641W/J/FS-6	0.6	0.9	0.66	W.非腐蚀性流体J．一般腐蚀性流体 FS。强酸、碱及各种有机溶剂 （熔融碱金属及无素氟除外）	≤100 ≤85 ≤150
EG641W/J/FS-10	1.0	1.5	1.1
EG641W/J/FS-16	1.6	2.4	1.76

英标气动衬胶隔膜阀外形尺寸、连接尺寸及质量:

型号	公称通径 DN(mm)	尺 寸（mm）							气 动 装 置				质量 ㎏
		L		D1	D	n-d	H	B	代号 ES	耗气量 Cn3	气源压力 MPa	气源 接头 in
		J型	W型
EG641W/J/FS-16	20	121	117	75	105	4-13.5	136	168	54	163.87	0.3	1/8	5
	25	131	127	85	115	4-13.5	144	168	54	196.65	0.3～0.4	1/8	6.2
	32	150	146	100	140	4-17.5	209	260	55	229.4	0.3～0.4	1/8	7
	40	163	159	110	150	4-17.5	227	260	55	1458.7	0.3～0.4	1 1/4	13
	50	194	190	125	165	4-17.5	231	260	55	3162.7	0.3～0.4	1 1/4	23



维修保养:

 1、阀门应存干燥通风的室内，通路两端须密封。

 2、长期存放的阀门应定期检查，清除污物，并在加工面上涂防锈油。

 3、安装后，应定期进行检查，主要检查项目:

 (1)密封面磨损情况。

 (2)阀杆和阀杆螺母的梯形螺纹磨损情况。

 (3)填料是否过时失效，如有损坏应及时更换。

 (4)阀门检修装配后，应进行密封性能试验。
