【气动隔膜阀】相关信息：
设计与制造按：gb12239或bs5156
结构长度按：gb12221或bs5156
兰连接尺寸按：gb4216.4或bs4504
试验与检验按：gb/t13927或bs5156
适用温度：≤85℃、≤100℃、≤120℃、≤150℃(按照衬里和隔膜材料)
压力等级：pn(mpa) 0.6 1.0 1.6

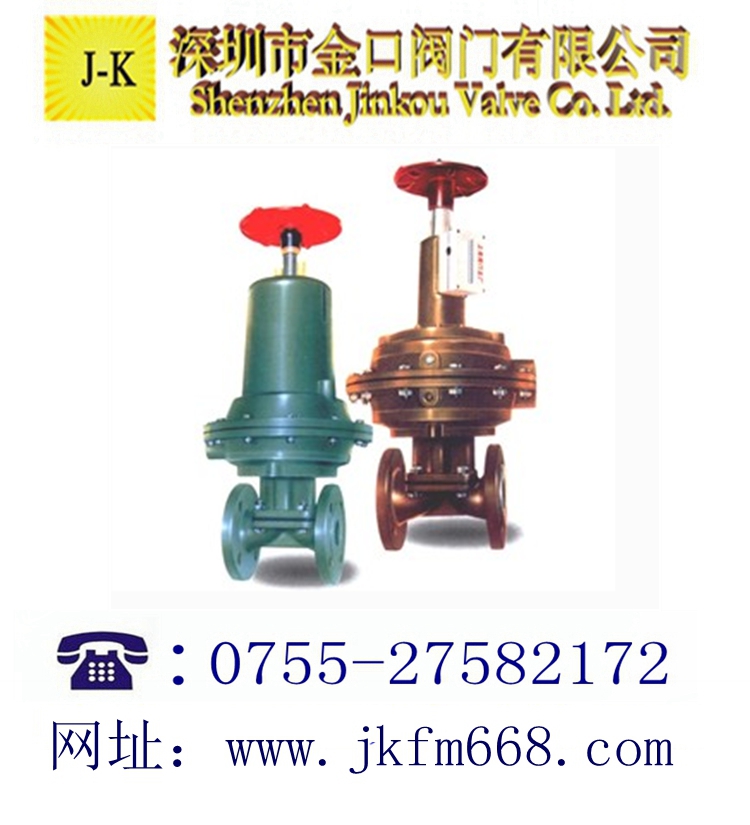

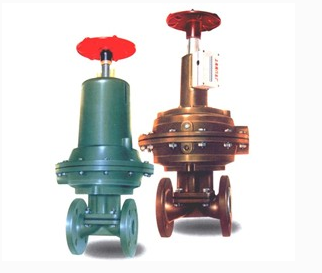

气动隔膜阀产品说明：
ZXT、ZST气动薄膜、活塞式隔膜调节阀（简称气动隔膜阀）采用隔膜与阀体间“山”形凸出面进行密封，与外界隔离（无填料函），阀体流路简单、平滑、可复盖防腐层，特别适合于要求耐腐蚀、剧毒场合。
本系列产品公称压力等级有0.6、1.0MPa，阀体口径范围由20~200mm，适用温度范围在150℃以内，泄漏量为零。
ZXT型采用多弹簧执行机构，高度及重量均可减小30%。
阀体内表面有多种材料涂复层，避免介质直接接触，承受强阀腐蚀性介质的腐蚀。
阀门关闭时，内、外泄漏量为零，特别适合于剧毒介质或不允许污染介质的阀节。
流路简单，阻力小，额定流量系数比同口径单座，套筒调节阀大。
气动隔膜阀技术参数：
|
称通径DN（mm）
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
额定流量系数Kv
|
无衬里
|
9.8
|
19
|
32
|
48
|
63
|
108
|
158
|
270
|
360
|
518
|
1114
|
|
有衬里
|
7.8
|
17
|
28
|
41
|
55
|
87
|
127
|
240
|
311
|
415
|
1121
|
|
额定行程L（mm）
|
8
|
10
|
12
|
16
|
24
|
30
|
34
|
36
|
44
|
55
|
65
|
|
膜片有效面积Ae(cm2)
|
280
|
400
|
600
|
1000
|
|
活塞直径(mm)
|
100
|
125
|
160
|
250
|
|
公称压力PN(MPa)
|
0.6
1.0
|
|
固有流量特性
|
近似等百分
|
|
工作温度（℃）
|
≤150
|
|
信号范围Pr(KPa)
|
20~100、40~200、400~600
|
|
允许泄漏量
|
在允许压差范围内泄漏量为零
|
维修保养:
1、阀门应存干燥通风的室内，通路两端须密封。
2、长期存放的阀门应定期检查，清除污物，并在加工面上涂防锈油。
3、安装后，应定期进行检查，主要检查项目:
(1)密封面磨损情况。
(2)阀杆和阀杆螺母的梯形螺纹磨损情况。
(3)填料是否过时失效，如有损坏应及时更换。
(4)阀门检修装配后，应进行密封性能试验。
