动态平衡电动调节阀概述：

全面平衡的水力系统一般通过动态平衡电动调节阀调节末端设备（如空调箱）的流量来调控目标区域的温度，它能动态的平衡系统的压力变化，使二台或多台末端设备间的流量调节不互相干扰，因此这种系统具有高效节能性。目前在一些空调项目中，一些设计人员为实现相同的功能，在设计中选用动态流量调节阀和电动调节阀的组合系统来代替动态平衡电动调节阀，并宣称这二种配置具有相同的功能。那么动态流量平衡阀和电动调节阀组合能代替动态平衡电动调节阀么，下面对这两种配置的功能特性进行一些分析和比较。

动态平衡电动调节阀工作原理：

在系统负荷波动较大的变流量系统中，当系统压力变化时，动态平衡电动调节阀二端的压差(P1-P3)也随之变化：
　　(1) 当进口压力P1升高时，(P1-P2)增大，这时电动阀阀芯向上运动，使P1、P2间开度减少，阀芯压力P2降低；当进口压力P1降低时，(P1-P2)减小，这时电动阀阀芯向下运动，使P1、P2间开度增大，阀芯压力P2升高。因此，无论系统的压力怎样变化，通过电动阀阀芯的调节作用，P2、P3间的压差始终保持不变。因此这种动阀的抗干扰能力强，具有动态平衡的功能；
　　(2) 当直行程电动执行器接受控制信号使阀轴延A—B向上下运动(或角行程电动执行器接受控制信号使阀轴延R向旋转)时，P2、P3间的开度也随之变化。由于不管系统压差(P1-P3)如何变化，P2、P3间的压差(P2-P3)始终不变，因此对应于任一开度位置，其输送的水流量都是一定的，并且电动调节阀实际的流量特性曲线与其理想的流量特性曲线是一致的，没有偏离。因此这种电动调节阀较传统的电动调节阀具有更好的调节特性。

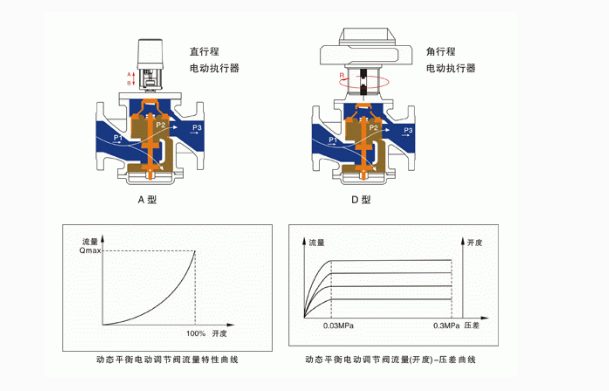

动态平衡电动调节阀结构图：

动态平衡电动调节阀材质：

阀体	球墨铸铁	电动执行器外壳	铝合金
阀套	不锈钢	阀芯	黄铜

动态平衡电动调节阀的技术参数：

产品型号	阀门形式	规格	压差范围（KPa）	流量范围（m0/h）	工作压力	流量误差	流体温度
A/D-EDRV1	二通	DN25	30-300	0.2-2.9	PN16	5%	0-100℃
A/D-EDRV2		DN32	30-300	0.5-4-7
A/D-EDRV3		DN40	30-300	2001-7-7
A/D-EDRV4		DN50	30-300	2-12.1
A/D-EDRV8		DN65	30-300	3-20.4
A/D-EDRV9		DN80	30-300	5-30.8
A/D-EDRV10		DN1OO	30-300	10-45.3
A/D-EDRV11		DN125	30-300	15-70-7
A/D-EDRV12		DN150	30-300	20-101.8
A/D-EDRV13		DN200	33-300	5.0-360
A/D-EDRV14		DN250	22-210	4.0-460

维修保养

1、阀门应存干燥通风的室内，通路两端须密封。

2、长期存放的阀门应定期检查，清除污物，并在加工面上涂防锈油。

3、安装后，应定期进行检查，主要检查项目:

(1)密封面磨损情况。

(2)阀杆和阀杆螺母的梯形螺纹磨损情况。

(3)填料是否过时失效，如有损坏应及时更换。

(4)阀门检修装配后，应进行密封性能试验。

量小可支持货到付款。量大须签订合同，买家必须支付30%-100%的预付款。如果货到没有按合同支付余款将会负法律责任。如果是货物出现问题本厂会退还全部货款！希望广大客户多多支持。

售后服务

感谢您选购本公司阀门产品，本公司产品质量保证，价格合理，货到快捷，售后到位。本

产品严格按照ISO9001国家质量体系标准进行质量控制。质量问题三个月包换，保修一年.
