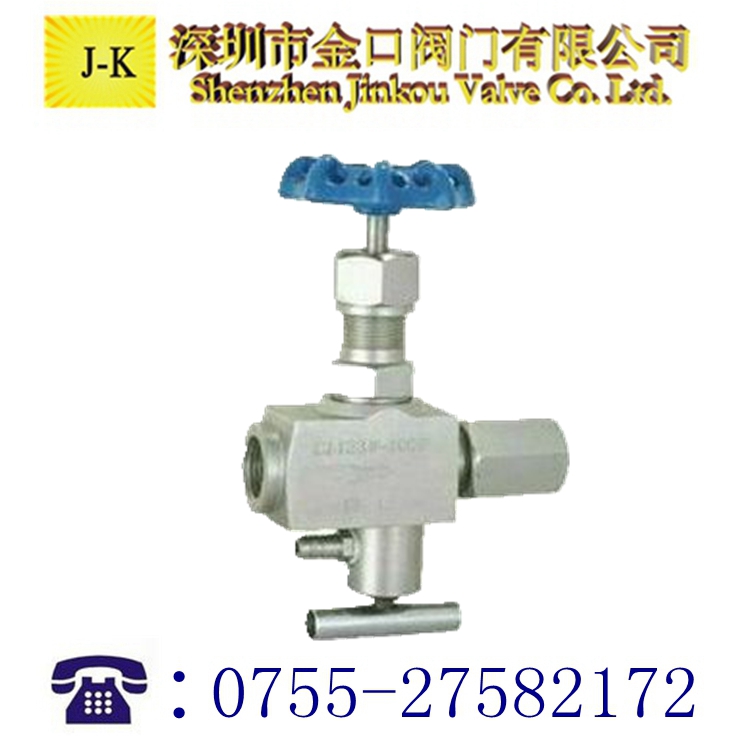

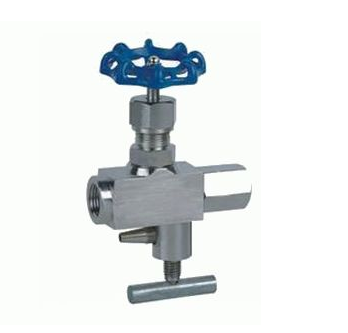

多功能针型阀

概述：
       CJ123H多功能针型阀也称多功能取样阀，产品全部采用正料材质生产加工，质优价廉。连接形式为内螺纹连接，密封为锥面或球面密封；多功能针型阀设计制造标准按：GB/T12224-2005，阀门检验及试验： GB/T13927-1992；适用工作温度：-29℃～+538℃，公称压力：≤10000Psi；适用介质： 水、油、汽等腐蚀性与非腐蚀性介质。

多功能针型阀主要零件材料：

零件名称  Part name	阀体  Body	阀杆  Stem	阀底座,法兰 Base, Flange	填料  Packing	阀料阀盖Packing bonnet	手轮Handwheel
CJ123H1-250-DN15	铬镍不锈钢  Cr. Ni Stainless steel	铬镍不锈钢  Cr. Ni Stainless steel	铬镍不锈钢  Cr. Ni Stainless steel	聚四氟乙稀，柔性石墨  PTFE，Soft graphite	不锈钢Stainless steel	优质碳钢High grade carbon steel



多功能针型阀主要性能规范：

型号  Type	公称压力PN Mpa	试验压力PS(Mpa)_Test pressure			工作压力(Mpa) Working pressure	工作温度(OC) Working temps.	适用介质Applicable medium
		壳体  Shell	密封(液)Seal	密封(气)Seal
CJ123H1-250-DN15	25.0	37.5	27.5	0.6	25.0	P≤540OC	液化石油气水，酸，蒸汽，油品等 Petroleum gas Water，As，Steam，Oil，etc.
						C≤425 OC

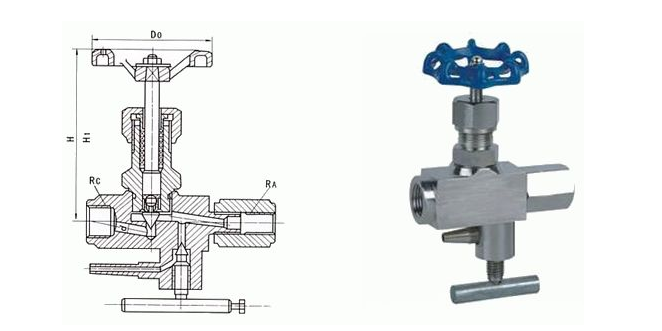

 多功能针型阀结构图：

多功能针型阀主要外形及连接尺寸：

型号  Type	公称直径DN（mm）	尺寸 Dimension						重量(kg)Weight
		RA	Rc	Do	H	H1	d
CJ123H1-250-DN15	15	M20×1.5	G1/2”	65	100	110	5	1.4
