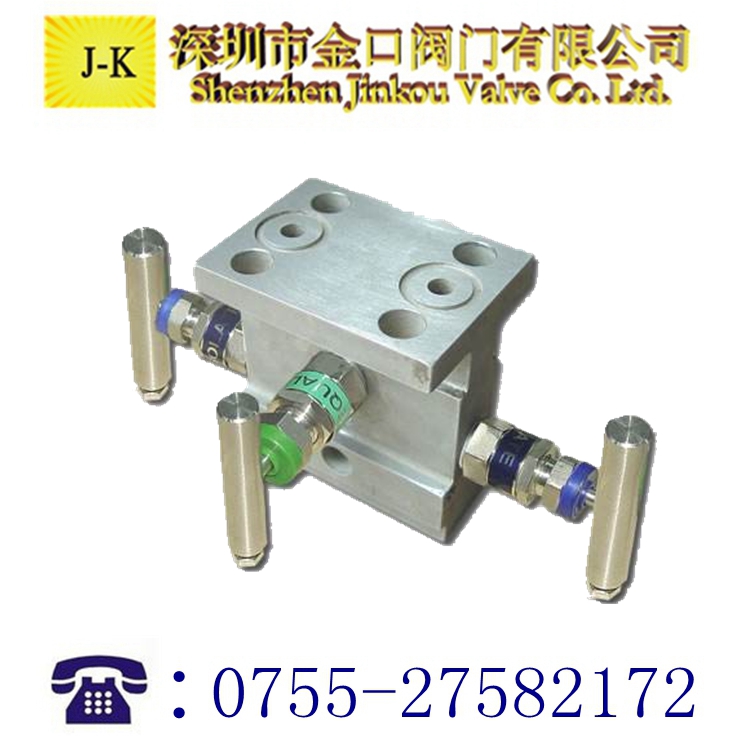

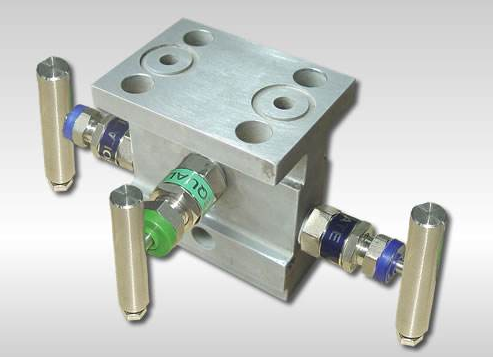

三阀组

一、三阀组1151-6000PSI产品概述：

1151三阀组用于差压变送器配套安装，用于从引压点将信号引入变送器正负测量室，使引压点与测量室接通或断开，能直接用螺栓与变送器连接。1151型三阀组广泛应用于各种工业领域,是一种不可缺少的装置,1151三阀组可分三种：法兰工式、带变送器接头、不带变送器接头。



二、三阀组1151-6000PSI制造标准及特征：

1、制造标准：ASME B16.34-2004，GB/T 12224-2005，JB/T 8473-1996

2、结构特征：锥面密封；法兰式连接；NPT内螺纹；对焊式管接头

3、阀门检验和实验：API 598-1996GB/T 13927-1992

4、材料：ASTM A105/A105MGB/T 12228-1989 不锈钢:ASTM A276/ASTM A314GB/T 1220-1992的规定

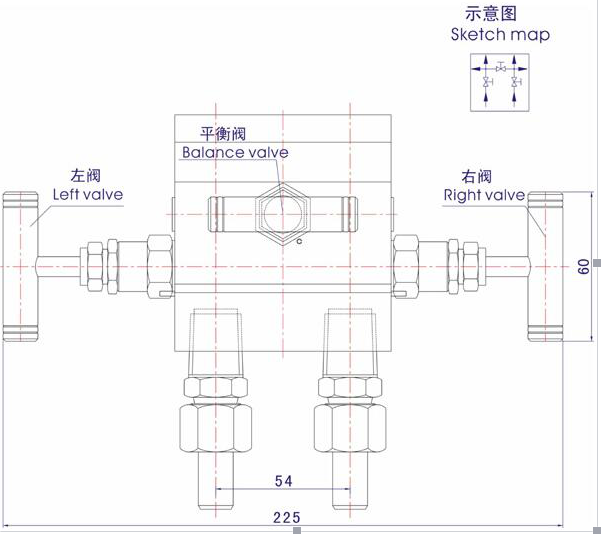

三、三阀组1151-6000PSI产品结构图：



四、三阀组1151-6000PSI技术参数：

1、公称压力：PN2.5，PN4.0，PN6.4，PN16，PN32Mpa

2、公称通径：DN5 ～DN6

3、适用温度：-20℃～+440℃ -70℃～240℃

4、适用介质：油、水、气等非腐蚀性或有腐蚀性介质

5、连接方式：法兰、焊接式、螺纹

6、制造材料：20#，1Cr18Ni9Ti，0Cr18Ni12Mo2Ti，316，316L

7、配管：铜管Φ6，Φ8，Φ10 钢管Φ12，Φ14，Φ16，Φ18

 1151三阀组产品尺寸：



序号	公称压力	公称通径	进口	出口	阀体材料
1	32Mpa	6	焊接管	法兰	20#
2	32Mpa	6	焊接管	法兰	1Cr18Ni9Ti
3	32Mpa	6	焊接管	法兰	20#
