内螺纹柱塞阀

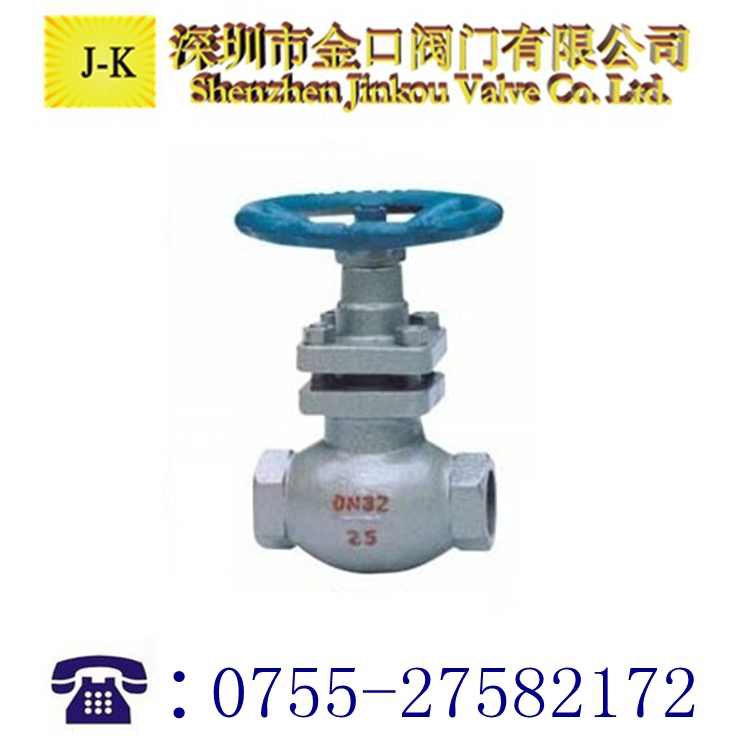

内螺纹柱塞阀
产品型号:UJ11H
连接方式:内螺纹
结构形式:直通流道
驱动方式:手动
产品口径: DN15-50
公称压力:1.6-6.4MPa
阀体材质:铸钢、不锈钢、合金钢等
联系电话:0755-27582172
联系传真:0755-29559535
邮件地址:yuexiangfan@163.com
联系我们:范先生,陈小姐
联系手机:13691750468,13714992349
联系 Q Q:1634069416,3355237167
公司名称:深圳市金口阀门有限公司
公司网址:www.jkfm668.com
服务承诺:专业制造、专业服务, 金口为您创造更多价值!不断提升服务质量,精益求精,“真诚的服务”是金口永恒的主题。 严格按照 ISO9001-2000 质量体系认证要求,质量严格把关,责任到人,确保生产、销售、服务的健康运行。加强与用户沟通,竭诚为广大新老客户提供优质产品,至善至美服务.

产品说明   服务承诺   订货流程

产品详情

U11SM、U11F、U11H、U11W内螺纹柱塞阀概述:

产品名称:内螺纹柱塞截止阀

产品特点:内螺纹柱塞截止阀分非金属密封,金属密封两类,此外,外螺纹连接柱塞阀其外形分为Z字形和腰鼓形两大类,其内部结构完全相同,用途一样,主要用在冶金、电业、化工、炼油、食品等行业。压力为16-25kgf/cm2以内,温度为250℃以下的水、蒸汽、油类等小口径管道上作开启、关闭调节流量用。

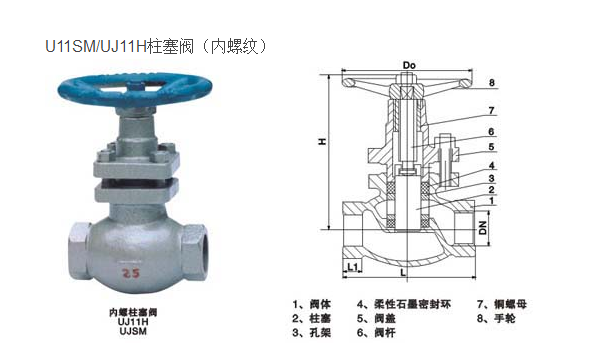

内螺纹连接柱塞阀的主要结构尺寸

公称通径
DN(mm)

U11SMUJl1H-1.6 25.40 CP主要结构尺寸及外形尺寸

阀体长度
L

接头长度
L1

接头长度
S

手轮直径
Do

管螺纹 G
()

关闭高度
H

开启高度
H1

重量
(kg)

15

90

14

32

80

1/2

133

157

2.1

20

100

16

36

100

3/4

141

169

2.8

25

120

18

46

120

1

165

199

3.8

32

140

20

55

140

11/4

179

225

5.8

40

170

22

65

160

11/2

198

246

8.3

50

200

24

80

200

2

226

282

13.2

内螺纹柱塞阀的性能规范

阀体材料

适用温度

适用介质

压力范围

铸钢

250

水、蒸汽、油品

PN 1.6-6.4MPa

铸铁

180

水、蒸汽、油品

PNl6

不锈钢

200

硝酸、醋酸

通径范围

含钼不锈钢

200

氮、氢、尿素等

DNl 5-300mm

内螺纹柱塞阀的实验压力

实验项目

实验介质

实验压力

压强实验

1.5PN

高压密封实验

1.1 PN

低压气密封实验

0 5-0.7MPa
