ZBS高端不锈钢电磁阀

【ZBS高端不锈钢电磁阀概述】

ZBS出口系列高端不锈钢电磁阀是工业工程控制系统常用的执行器，以实现对系统介质的遥控或

程控，是以电磁力转换为机械力来实现开关目的的，由于电磁阀具有体积小、动作可靠、重量轻

、操作简捷、维护方便等优点，应用已日趋广泛。

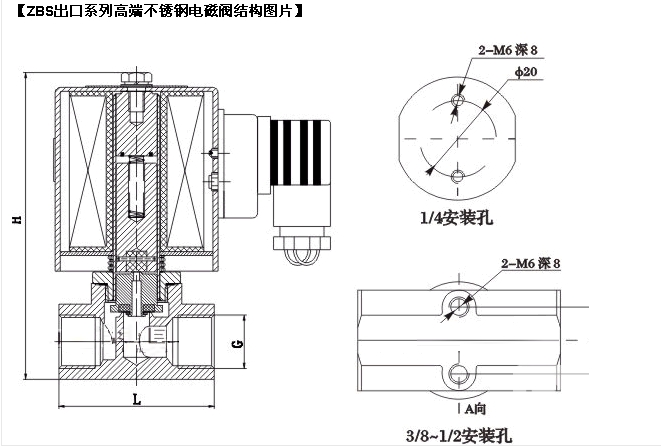

【ZBS高端不锈钢电磁阀结构原理】

本阀为分步动作直接先导式电磁阀，根据断电时所处开关状态的不同，可分为常闭电磁阀和常开

电磁阀，线圈通电后衔铁在电磁力作用下先带动副阀开启，主阀在所形成的介质压差和电磁力的

作用下而开启。线圈断电，衔铁部件复位，主副阀利用介质压力而紧密关闭。

常开电磁阀，线圈通电后，衔铁在磁力作用下下移，推动副阀阀塞下移，直到和副阀座压紧副阀

关闭，由于主阀阀杯上下压差趋于相等，主阀阀杯由磁力和自重压紧密封面，阀门关闭。线圈断

电，磁力为零，衔铁和副阀阀塞由弹簧作用上升，副阀打开，主阀阀杯内介质经副阀流走，压力

下降，主阀阀杯由上下压差作用向上升起，主阀打开，阀门开启。

【ZBS高端不锈钢电磁阀技术参数】



技术参数
公称通径	DN8、10mm
连接方式	内螺纹
工作原理	分步直动式
阀体材质	不锈钢
密封材质	丁晴橡胶NBR.氟像胶FKM. 聚四氟乙烯PTFE. 其他材质请咨询
适用介质	液体、气体、水蒸气、油品及真空等
介质温度	W1:-20~80℃、W2:-20~130℃、W3:-20~220℃
环境温度	标准：-20~60℃
安装方式	水平安装 线圈垂直向上（其他方式请咨询）
防护等级	铁壳型:IP54 塑封型:IP65 防爆型:IP54
备注：特殊工况要求亦可根据客户实际情况设计制造。



【ZBS高端不锈钢电磁阀功能选型】

产品功能选型
符号	功能名称	功能内容
B	防爆型	防爆等级Dii BT4
略	常闭	通电阀关、断电阀开
K	常开	通电阀关、断电阀开
备注	防爆合格证编号	GYB12.1474X
	生产许可证编号	XK06-014-01624
