T47H-16C或Q浮球式疏水调节阀(引进前苏联原型号T47H-16C浮球式调节阀)适用于电站、化工、制药、造纸等行业具有加热器的工业部门,用于除氧汽水箱水位的调节.
T47H-16C/Q浮球式蒸汽疏水调节阀是利用凝结水液位的变化而使浮球上升和下降,也可以手柄操作,从而驱使下部的启闭装置开启和关闭,实现排水阻气的功能。
T47H-16C/Q浮球式蒸汽疏水调节阀用于除氧汽水箱水位的调节,有效控制加热器中的水量多少的必须设备。适用于较大背压力且不会泄漏蒸汽,排出的凝结水是接近蒸汽压力的饱和水,故有利于提高本阀门的设备热效率和二次蒸汽利用的节能特点。
T47H-16C/Q浮球式蒸汽疏水调节阀工作原理:
T47H-16C/Q浮球式蒸汽疏水调节阀随着凝结水液面上升,当浮球升到距罩盖底平面403mm时,阀门全开使冷凝结水大量排入水箱。当浮球下降113mm后,阀门全关,冷凝水不能流出,使浮球稳定的限制在113-403mm的空间范围内变化,从而使阀门达到只能排放空气和水及高温冷凝水,而阻止蒸汽泄漏的优越性。

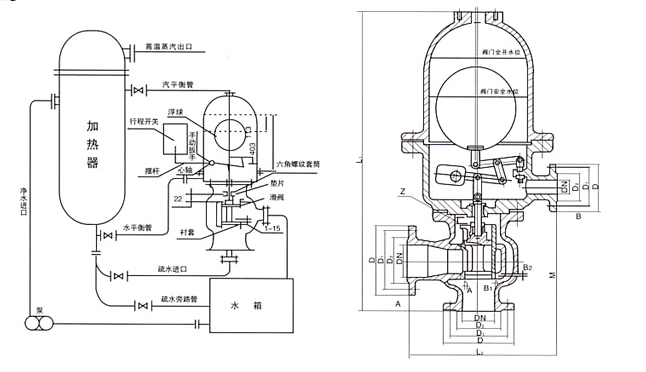

结构示意图
主要外型及连接尺寸
产日型号
|
公称通径
|
主要外形尺寸
|
连接尺寸
|
长
|
宽
|
高
|
L1
|
L2
|
M
|
A-D
|
D1
|
D2
|
b
|
z-Φd
|
DN
|
B-D
|
D1
|
D2
|
b
|
Z-Φd
|
T47H-16C
|
40
|
460
|
540
|
964
|
160
|
240
|
385
|
145
|
110
|
85
|
18
|
4×18
|
40
|
145
|
110
|
85
|
18
|
4×18
|
50
|
160
|
125
|
100
|
20
|
4×18
|
80
|
195
|
160
|
135
|
22
|
8×18
|
100
|
215
|
180
|
155
|
25
|
8×18
|
150
|
470
|
560
|
980
|
280
|
240
|
210
|
30
|
8×23
|
维修保养
1、阀门应存干燥通风的室内,通路两端须密封。
2、长期存放的阀门应定期检查,清除污物,并在加工面上涂防锈油。
3、安装后,应定期进行检查,主要检查项目:
(1)密封面磨损情况。
(2)阀杆和阀杆螺母的梯形螺纹磨损情况。
(3)填料是否过时失效,如有损坏应及时更换。
(4)阀门检修装配后,应进行密封性能试验。
