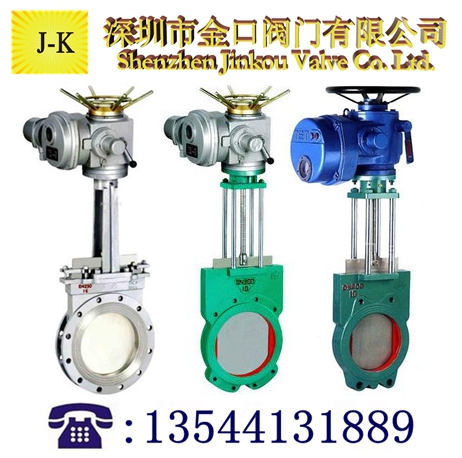

一、对夹式电动浆液阀描述:
PZ973H、PZ973F、PZ973Y 电动刀型闸阀/刀闸阀:电动驱动、对夹式连接、明杆平行式刚性单闸板,阀座密封面为硬质合金与聚四氟乙烯,公称压力 PN10~16,阀体材料为碳素钢(PZ973H-10C~16C)、不锈钢(PZ973F-10P~16P PZ973Y-10P~16P),具有排渣功能的的闸阀。超短结构长度,节省材料,可使管路系统整体重量大大减轻。占用有效空间小,能有效支持管道的强度,可减少管道振动的可能性。闸板选用奥氏体不锈钢,耐腐性能大大提高,可有效的防止由于闸板腐蚀引起的密封泄漏。配有多回转式电动装置,使阀板作上下直线运动,实现远程控制阀门的打开或关闭。通径范围:DN50~DN800,使用温度:≤ 100℃,应用于污水、造纸、化工、煤炭、制糖等领域,特别适合于造纸行业在管道上作调节与节流使用。
三、对夹式电动浆液阀主要性能规范:
公称压力PN(MPa)
|
试验压力(MPa)
|
适用介质
|
工作温度(℃)
|
壳体
|
密封
|
0.6
|
0.9
|
0.66
|
煤浆、粮浆、纸浆、泥浆、活水砂浆、矿渣、碱液
|
≤100℃
|
1.0
|
1.5
|
1.1
|
四、对夹式电动浆液阀主要外形及连接尺寸(mm)
公称压力mm
|
L
|
D
|
D1
|
H
|
n-M
|
PN0.6
|
PN1.0
|
50
|
48
|
48
|
125
|
100
|
335
|
4-M16
|
65
|
48
|
48
|
145
|
120
|
363
|
4-M16
|
80
|
50
|
50
|
160
|
135
|
395
|
4-M16
|
100
|
50
|
50
|
180
|
155
|
465
|
8-M16
|
125
|
50
|
50
|
210
|
185
|
530
|
8-M16
|
150
|
60
|
60
|
240
|
210
|
630
|
8-M20
|
200
|
60
|
60
|
295
|
265
|
750
|
8-M20
|
250
|
70
|
70
|
350
|
318
|
900
|
12-M20
|
300
|
70
|
80
|
400
|
368
|
1120
|
12-M20
|
350
|
80
|
80
|
460
|
430
|
1260
|
16-M20
|
400
|
90
|
90
|
515
|
482
|
1450
|
16-M22
|
450
|
90
|
120
|
565
|
532
|
1600
|
20-M22
|
500
|
90
|
130
|
620
|
585
|
1800
|
20-M22
|
600
|
140
|
140
|
725
|
685
|
2300
|
20-M27
|
700
|
140
|
140
|
840
|
800
|
2500
|
24-M27
|
800
|
190
|
190
|
950
|
898
|
2800
|
24-M30
|
900
|
203
|
203
|
1050
|
1005
|
3100
|
28-M30
|
1000
|
216
|
216
|
1160
|
1115
|
3400
|
28-M30
|
1200
|
254
|
254
|
1380
|
1325
|
3600
|
32-M36
|
五、闸阀的安装与维护应注意以下事项:
手轮、手柄及传动机构均不允许作起吊用,并严禁碰撞。
双闸板闸阀应垂直安装(即阀杆处于垂直位置 , 手轮在顶部 )。
带有旁通阀的闸阀在开启前应先打开旁通阀(以平衡进出口的压差及减小开启力 )。
带传动机构的闸阀,按产品使用说明书的规定安装。
如果阀门经常开关使用 , 每月至少润滑一次。
六、闸阀具有以下优点:
流体阻力小 , 密封面受介质的忡刷和侵蚀小。
开闭较省力。
介质流向不受限制 , 不扰流、不降低压力。
形体简单 , 结构长度短,制造工艺性好,适用范围广。
闸阀的缺点如下:
密封面之间易引起冲蚀和擦伤,维修比较困难。
外形尺寸较大,开启需要一定的空间,开闭时间长。
