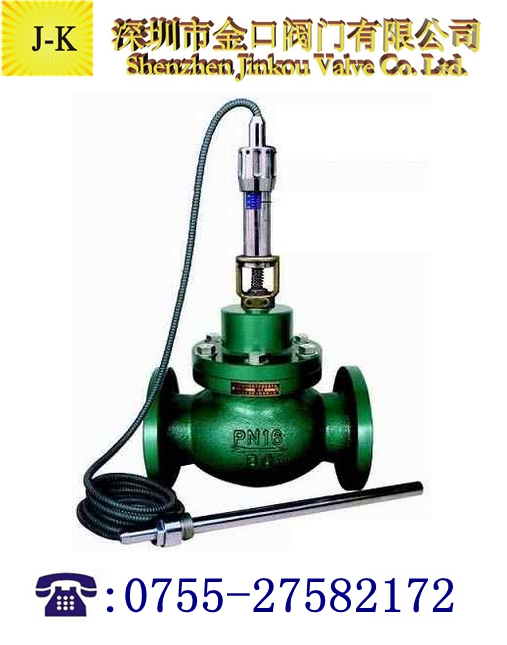

ZZWPE自力式温控调节阀

产品概述：
 ZZWPE自力式温控度调节阀(适用于较大口径及导热油控制)，该阀最大的特点只需普通220V电源，利用被调介质自身能量，直接对蒸汽、热水、热油与气体等介质的温度实行自动调节和控制，亦可使用在防止对过热或热交换场合，该阀结构简单，操作方便，选用调温范围广、响应时间快、密封性能可靠，并可在运行中随意进行调节，因而广泛应用于化工、石油、食品、轻纺、宾馆与饭店等部门的热水供应。
自力温控调节阀 结构原理:
调节阀由主阀、智能执行器与传感器三部分组成，根据用户需要，分别有加热型与冷却型两种结构。
1．加热型调节阀的结构与原理，见附图示：

工作前主阀芯处于半开位置，传感器处于自然状态。接上电源，主阀芯全开。介质由箭头方向流入主阀体、经阀芯对储热箱进行加热。当温度升到相应设定值时，传感器即产生相应线性信号输入一体化智能执行机构，随即驱动阀杆、阀芯产生位移，关闭主阀芯停止加热。当温度低于设定值时，传感器即产生线性信号输入执行机构，驱使阀芯渐开，使介质按抛物线特性流入储热箱，进行加热直至设定值。这样被控介质始终在设定温度范围内被控制，从而达到控温目的。

ZZWPE自力式温控调节阀 ZZWPE自力式温控调节阀（适用于较大口径及导热油控制），该阀最大的特点只需普通220V电源，利用被调介质自身能量，直接对蒸汽、热气、热油与气体等介质的温度实行自动调节和控制，亦可使用在防止对过热或热交换场合,该阀结构简单,操作方便,选用调温范围广、响应时间快、密封性能可靠,并可在运行中随意进行调节,因而广泛应用于化工、石油、食品、轻纺、宾馆与饭店等部门的热水供应

产品特点

本系列产品公称通径由20至200mm，公称压力有1.0、1.6、4.0、6.4MPa，使用温度范围由-20℃~350℃，接受信号为0~10mA.DC或4~20mA.DC来改变被调介质流量，使被控工艺参数保持在给定值，其中单座调节型适用于压差较小，介质粘度较大或稍有颗粒杂质场合。套筒调节型适用于压差较大场合

主要零件材料

主要零件材料  阀体、阀盖：HT200、ZG230-450、ZG1Cr18Ni9Ti  阀芯：ZG1Cr18Ni9Ti、司太莱合金堆焊增强聚四氟乙烯  填料：聚四氟乙烯、柔性石墨  推杆、衬套：2Cr13  垫片：橡胶石棉板、10、1Cr18Ni9Ti 石棉缠绕垫片  波纹管：1Cr18Ni9Ti

技术参数

主要技术参数 公称通径DN(mm) （阀座直径dn） 20 25 32 40 50 65 80 100 125 150 200 (10) (12) (15) (20) 额定流量系数 直级 1.8 2.8 4.4 6.9 11 17.6 27.5 44 69 110 176 275 440 690 等百分比 1.6 2.5 4 6.3 10 16 25 40 63 100 160 250 400 630 额定行程(mm) 16 25 40 60 公称压力PN(MPa) 1.0 1.6 4.0 6.4 固有流量特性 直线、等百分比 固有可调比 50 允许泄漏量 单座 硬密封：IV级 软密封：VI级 套筒 硬密封：II级 软密封：VI级 工作温度t(℃) -20~200 -40~250 -40~450 -60~450 信号范围（mA.DC） 0~10 4~20 作用方式 电关式 电开式 使用环境温度（℃） 电动调节阀：-20~70℃ 使用环境湿度 电动调节阀：≤95% 电源电压 220V 50Hz 本产品性能指标贯彻GB/T4213-92。 配套用电动执行机构有关技术参数 公称通径DN(mm) 20 25 32 40 50 65 80 100 125 150 200 电动执机机构 普通型 ZAZ-60 DKZ-310 ZAZ-60 DKZ-310 DKZ-410 DKZ-410 DKZ-510 电子型 JHZAZ1 JHZAZ1 JHZAZ3 JHZAZ3 电动执行机构推力（N) 全行程时间（S） 普通型 400  4000 400  4000 6400 6400  16000 电子型 2000 4000 6000 8000 普通型 12.5 20 32 48 　 电子型 30 30 48 60 消耗功率（N） 普通型 28 35 电子型 6 15 25 40
