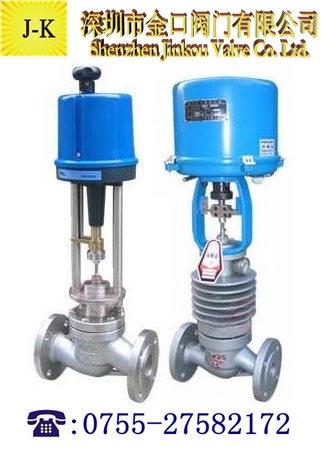

ZAZP电动单座调节阀 |
 |
| 产品型号：ZAZP |
| 连接方式： 法兰 |
| 结构形式：直通式 |
| 驱动方式：电动 |
| 产品口径：DN25～600 |
| 公称压力：1.6-16.0mpa |
| 阀体材质：不锈钢、铸钢、合金钢 |
| 联系电话：0755-27582172 |
| 联系传真：0755-29559535 |
| 邮件地址：yuexiangfan@163.com |
| 联系我们：范先生，陈小姐 |
| 联系手机：13691750468，13714992349 |
| 联系 Q Q：1634069416,3355237167 |
| 公司名称：深圳市金口阀门有限公司 |
| 公司网址：www.jkfm668.com |
| 服务承诺：专业制造、专业服务， 金口为您创造更多价值!不断提升服务质量，精益求精，“真诚的服务”是金口永恒的主题。 严格按照 ISO9001-2000 质量体系认证要求，质量严格把关，责任到人，确保生产、销售、服务的健康运行。加强与用户沟通，竭诚为广大新老客户提供优质产品，至善至美服务. |
| |
|
|
产品简介：
ZAZP电动单座调节阀、ZAZN电动双座调节阀、ZAZM电动套筒调节阀是DKZ型电动单元组合仪表中的执行单元,它是生产过程自动调节系统中的重要环节之一,它以AC220V电源电压为动作力,接受统一标准信号0~10mA DC或4~20mA DC,将此转为与输入信号相对应的上下位移,自动地操纵阀门,改变阀门的开度位移,从而达到对工艺管路流体介质如压力,流量,温度,液位等参数的自动调节控制。
ZAZP,ZAZN ,ZAZM型电动调节阀按作用模式可分；
正作用:电闭式-常开型(当电信号增大时阀位向下位移),《B型》
反作用:电开式-常闭型(当电信号增大时阀位向上位移),《K型》
ZAZP、ZAZN、ZAZM电动调节阀广泛应用于化工,石油,冶金,电站,轻纺,造纸和制药等工业生产过程的自动化调节和远程控制。
有标准型,波纹管密封型,夹套保温型等品种.产品压力等级有PN1.6 4.0 6.4MPa；公称通径DN20~300mm；适用流体温度有-40~+450℃；按温度高低配用不同阀盖可分常温型,高温型；流量特性有等百分比(对数)性,直线性。
ZAZP电动单座调节阀由DKZ型直程电动执行机构和直通低流阻单座阀组成.它只有一个阀座和一个柱塞形阀芯,具有密闭性能好.导向部分采用(上下双导向式或衬套顶导向式)结构,具有导向面积大,抗振性能强等特点,适用于对介质泄漏量有严格要求的场合,但由于阀结构上的原因,阀杆上的不平衡力较大,尤其在公称通径大的工况下更为明显,因而该阀只适合于工作压差较小的场合.
ZAZN电动双座调节阀由DKZ型直程电动执行机构和直通低流阻双座阀组成,双座双导向式结构,阀芯在位移过程中稳定可靠,阀体内有两个阀座和两个柱塞形阀芯,流体介质通过上下阀芯阀座流出,具有流量大,允许压差大,不平衡力小,是一种平衡式结构双座阀,适用于不是很清洁的介质和泄漏量要求不严格的场合.
ZAZM电动套筒调节阀由DKZ型电动执行机构和直通低流阻平衡型套筒阀组成,阀芯采用了压力平衡式阀芯,结构,阀芯为圆柱型,由套筒的内圆导向和顶导向,因而阀杆上不平衡力很小,操作稳定,性能好,是一种力平衡型的调节阀.适用于阀前后两端压差较高的场合,由于阀芯有套筒的侧面导向,受涡流冲击所产生的振动被减弱,故具有噪音低,空化闪蒸作用小,使用寿命长等优点.但阀座泄漏率较单座阀稍大。
|
公称通径DN（mm）
|
3/4”
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
额定流量
系数kv
|
单座
|
P
|
0.08～0.8
|
1.2～5.0
|
8
|
12
|
20
|
32
|
50
|
80
|
120
|
200
|
280
|
450
|
|
|
|
双座
|
N
|
|
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
1000
|
1600
|
|
套筒
|
M
|
|
|
15
|
|
20
|
30
|
|
75
|
115
|
|
240
|
350
|
|
|
|
公称压力（MPa）
|
1.6 4.0 6.0
|
|
行程（mm）
|
10
|
16
|
25
|
40
|
60
|
100
|
|
电动执行器型号
|
DKZ-310/310C
|
DKZ-410/410C/510/510C
|
DKZ-510/510C
|
|
信号
|
Ⅱ型0-10mA DC Ⅲ型4-20mA DC
|
|
介质温度℃
|
-40～230℃（常温型），散热片式230～450℃（中温型），特殊订货-100～600℃
|
|
流量特性
|
直线 百分比
|
|
可调范围
|
30:1
|
|
电源电压
|
220VAC 50～60Hz
|
|
作用方式
|
电开式（K） 电闭式（B）
|
|
阀
体
材
质
|
公
称
压
力
（MPa）
|
0.6
|
|
低温： ZG1Cr18Ni9Ti
|
|
1.6
|
常温:HT200 ZG230-450
|
|
4.0
|
|
低温: ZG1Cr18Ni9Ti
|
|
常温:ZG230-450、ZG1Cr18Ni9Ti
|
|
中温:ZG230-450、ZG1Cr18Ni9Ti
|
|
6.4
|
低温:ZG1Cr18Ni9Ti
|
|
常温:ZG230-450、ZG1Cr18Ni9Ti
|
|
中温:ZG230-450、ZG1Cr18Ni9Ti
|
|
法兰尺寸
|
管连接
|
铸钢法兰按JB77-59，铸铁法兰按JB79-59
|
|
法兰型式
|
法兰密封型式按JB77-59，其中PN6.0法兰按准糟式
铸钢法兰按光滑式，铸铁法兰按凹式
|
|
阀芯材质
|
1Cr18Ni9Ti
|
|
上阀盖型式
|
普通式（常温型），热片式（中温型），长劲式（低温式）
|
