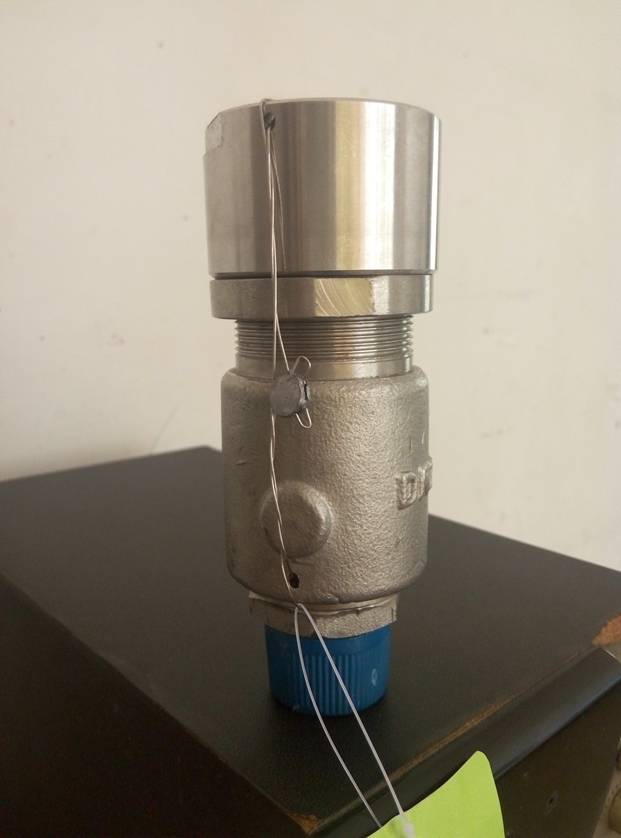

微启式螺纹安全阀

一、微启式螺纹安全阀介绍：

A21F外螺纹弹簧微启式安全阀、A21H-C型外螺纹弹簧微启式安全阀适用于工作温度≤200℃的空气、氨、石油气等介质的设备或管路上。A21W-P、R型适用于温度≤200℃有腐蚀性的气体或液体的设备或管路上，作为超压保护装置。KA21Y型适用于温度≤100℃的液化石油气等。

二、微启式螺纹安全阀标准规范：

设计制造标准：	GB/T 12243-2005
结构长度标准：	GB/T 12221-2005
连接法兰标准：	GB/T 9113
压力温度等级：	GB/T 12224-2005
试验检验标准：	GB/T 13927-2008

三、微启式螺纹安全阀材料参数：

NO.	零件名称	A21H-C/A21F材料	A21W-P/A21F-P材料	A21Y-R材料
1	管接头	20	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
2	管接头螺母	35	2Cr13	1Cr18Ni9Ti
3	阀座	35	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
4	阀体	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
5	阀瓣	2Cr13/2Cr13+PTFE	1Cr18Ni9Ti/1Cr18Ni9Ti+PTFE	1Cr18Ni12Mo2Ti
6	弹簧座	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
7	弹簧	50CrVA	50CrVA包覆氟塑料	50CrVA包覆氟塑料
8	锁紧螺母	Q235-A	ZG230-450	1Cr18Ni9Ti
9	弹簧导向垫	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
10	调节螺母	Q235-A	2Cr13	1Cr18Ni12Mo2Ti
	密封面材料	"Y"型堆焊Co基硬质合金,"H"型堆焊D507,"W"型为阀门本体

四、微启式螺纹安全阀型号参数：

型号	公称通径	do	d	Do	M	d1	D1	L	L1	≈H
KA21-16C A21H-16C A21H-40  A21W-16P  A21W-40P KA21-16P	15	12	15	20	M27×1.5	G1/2"	30	35	76	66
	20	16	20	25	M33×1.5	G3/4"	35	40	87	68
	25	18	25	31	M39×1.5	G1"	40	50	100	105
A21Y-64 A21Y-64P A21Y-100 A21Y-100P	15	10	15	25	M39×1.5	G1"	44	50	100	66
	20	10	20	31	M39×1.5	G1"	44	50	100	68
	25	12	25	31	M39×1.5	G1"	44	50	100	105
A21W-160 A21W-160P	15	8	20	/	M24×2	G1"	44	50	100	261
	20	8	25	/	M33×2	G1"	44	50	100	261
	25	8	28	/	M36×2	G1"	44	50	100	285

五、微启式螺纹安全阀安装说明：

1、各种弹簧微启式外螺纹安全阀都应垂直安装。

2、弹簧微启式外螺纹安全阀出口处应无阻力，避免产生受压现象。

3、弹簧微启式外螺纹安全阀在安装前应专门测试，并检查其官密封性。

4、对使用中的弹簧微启式外螺纹安全阀应作定期检查。

六、订货须知:

1、外螺纹安全阀产品型号与名称

2、弹簧微启式安全阀公称通径DN

3、弹簧外螺纹安全阀额定流量系数KV

4、安全阀公称压力和压差

5、安全阀阀体和阀内组件材料

6、微启式外螺纹安全阀流量特性

7、弹簧微启式安全阀适用温度

8、弹簧安全阀电源电压和控制信号

9、微启式外螺纹安全阀是否带附件
