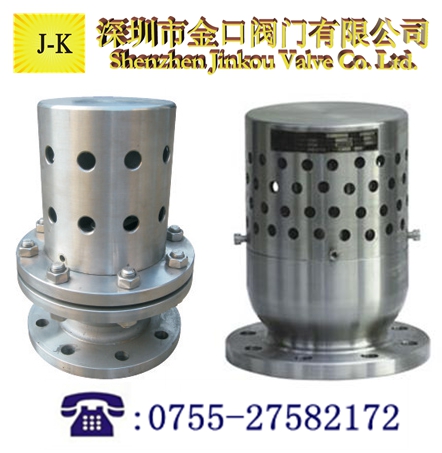

不锈钢真空负压安全阀

一、不锈钢真空负压安全阀概述：

YFA72W适用于温度≤200℃的负压系统，当容器内负压超过允许值时，该阀自动开启，吸入空气；当容器内负压达到允许值时，该阀自动关闭，从而保护设备及系统。安装在正常非负压系统，当容器和系统的放散阀未打开，产生负压时，此阀自动开启。真空负压安全阀有弹簧式和杆式两大类。另外还有冲量式安全阀、先导式安全阀、安全切换阀、安全解压阀、静重式安全阀等。弹簧式安全阀主要依靠弹簧的作用力而工作，弹簧式安全阀中又有封闭和不封闭的，一般易燃、易爆或有毒的介质应选用封闭式，蒸汽或惰性气体等可以选用不封闭式，在弹簧式安全阀中还有带扳手和不带扳手的。扳手的作用主要是检查阀瓣的灵活程度，有时也可以用作手动紧急泄压用。

二、不锈钢真空负压安全阀的选用：

由操作压力决定安全阀的公称压力，由操作温度决定安全阀的使用温度范围，由计算出的安全阀的定压值决定弹簧或杠杆的定压范围，再根据使用介质决定安全阀的材质和结构型式，再根据安全阀泄放量计算出安全阀的喉径。以下为安全阀选用的一般规则。

（l）热水锅炉一般用不封闭带扳手微启式安全阀。

（2）蒸汽锅炉或蒸汽管道一般用不封闭带扳手全启式安全阀。

（3）水等液体不可压缩介质一般用封闭微启式安全阀，或用安全泄放阀。

（4）高压给水一般用封闭全启式安全阀，如高压给水加热器、换热器等。

（5）气体等可压缩性介质一般用封闭全启式安全阀，如储气罐、气体管道等。

（6）E级蒸汽锅炉一般用静重式安全阀。

（7）大口径，大排量及高压系统一般用脉冲式安全阀，如减温减压装置、电站锅炉等。

（8）运送液化气的火车槽车、汽车槽车、贮罐等一般用内装式安全阀

（9）油罐顶部一般用液压安全阀，需与呼吸阀配合使用。

（10）井下排水或天然气管道一般用先导式安全阀

（11）液化石油气站罐泵出口的液相回流管道上一般用安全回流阀。

（12）负压或操作过程中可能会产生负压的系统一般用真空负压安全阀。

（13）背压波动较大和有毒易燃的容器或管路系统一般用波纹管安全阀。

三、不锈钢真空负压安全阀零件参数：

NO.	零件名称	YFA72W-P材料	YFA72W-R材料
1	阀体	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
2	阀座	1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
3	调节圈	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
4	阀盖	ZG1Cr18Ni9Ti	1Cr18Ni9Ti
5	阀杆	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
6	弹簧	50CrVA	50CrVA包覆氟塑料

四、不锈钢真空负压安全阀尺寸参数：

公称通径	尺寸
	D	D1	D2	Z-?d	b	f1	H
15	95	65	45	4-14	14	2	110
20	105	75	55	4-14	16	2	130
25	115	85	65	4-14	16	2	150
32	140	100	78	4-18	18	2	180
40	150	110	85	4-18	18	3	200
50	165	125	100	4-18	20	3	221
80	200	160	135	4-18	22	3	245
100	220	180	155	8-18	22	3	253
125	250	210	185	8-18	24	3	280
150	285	240	210	8-23	24	3	329
200	340	295	265	8-23	26	3	377
250	395	350	320	12-23	28	3	440

五、售后服务
感谢您选购本公司阀门产品，本公司产品质量保证，价格合理，货到快捷，售后到位。本产品严格按照ISO9001国家质量体系标准进行质量控制。质量问题三个月包换，保修一年
