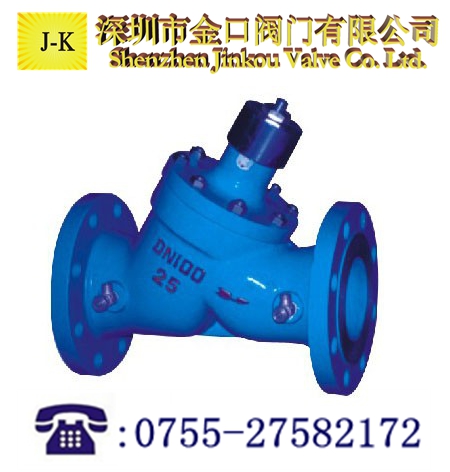

一、多功能三合一止回阀结构及工作原理：
三合一止回阀安装在一般建筑，公寓及工厂的供排水，冷暖水处理，及锅炉的冷凝水，二次供水管道的泵出口上，用来防止泵停止运转而引起的管道内的介质倒流。
二、多功能三合一止回阀概述：
1 、用一个阀门 , 可以圆满地完成三种功能：无水锤止回阀、闸阀、平衡阀。
|
2 、泵停止运转时，弹簧力先合上阀瓣，因而防止水锤。
|
3 、通过调节开度，可以调节泵的输出量。
|
4 、装有指示器，可以用眼睛确认阀门的开启度。
|
5 、密封垫用丁腈橡胶制作，因而根本不会泄漏，可以吸收冲力。
|
6 、弹簧是用不锈钢制作，因而具有很强的耐蚀性。
|
7 、可节约水量的设备材料和费用，缩小安装空间。
|
8 、由于形状和结构高等成流线型，因而压降很小。
|
9 、由于起到旁道作用，所以其有回收出口侧管道内水的功能，而且在进口侧出现真空时，补充引水。
|
10 、水平管道，垂直管道上均可安装。
|
三、多功能三合一止回阀主要外形尺寸：
|
公称通径
DN
|
安装方式
|
阀长
L(mm)
|
法兰直径
(mm)
|
开启高度
H(mm)
|
螺栓孔中心距
(mm)
|
螺栓孔数＊直径
|
重量
kg
|
|
50
|
法兰连接
|
230
|
160
|
210
|
125
|
4*18
|
16
|
|
65
|
290
|
180
|
250
|
145
|
4*18
|
24
|
|
80
|
310
|
195
|
290
|
160
|
8*18
|
35
|
|
100
|
350
|
215
|
320
|
180
|
8*18
|
50
|
|
125
|
400
|
245
|
380
|
210
|
8*18
|
72
|
|
150
|
480
|
280
|
420
|
240
|
8*23
|
98
|
|
200
|
550
|
335
|
500
|
195
|
12*23
|
150
|
|
250
|
620
|
405
|
680
|
355
|
12*25
|
230
|
|
300
|
700
|
460
|
730
|
410
|
12*25
|
390
|
|
350
|
787
|
520
|
830
|
470
|
16*25
|
500
|
四、售后服务
感谢您选购本公司阀门产品，本公司产品质量保证，价格合理，货到快捷，售后到位。本产品严格按照ISO9001国家质量体系标准进行质量控制。质量问题三个月包换，保修一年
专业制造、专业服务、为您创造更多价值!
金口阀门致力于满足用户的期望，不断提升服务质量，精益求精，“真诚的服务”是永恒的主题，严格按照ISO9001-2000质量体系认证要求，质量严格把关，责任到人，确保生产、销售、服务的一条龙运行.加强与用户沟通，竭诚为广大新老客户提供优质的产品，至善至美服务.
特此我厂做出如下承诺：
产品标准：
产品严格按中国GB、HG标准和美国API等标准设计、制造、验收。密封面硬度达到国家规定要求，宽度超过国家标准.
售前服务：
产品介绍，技术交流，非标产品设计，疑难解答.
售中服务:
1.守信合同，保证及时供货，随时保持与客户联系.
2.对特殊或复杂的产品，我厂安排介绍人员对用户进行产品使用、故障排除、调试及维修进行培训和指导.
售后服务：
- 产品质保期为自签订合同生效起12个月，实行“三包”服务，（包退、包换、包修）.
- 产品在使用中我厂定期组织技术、质检人员进行访问，征询用户对产品质量、使用状况、改进意见等各方面的反馈.
- 对用户投诉质量问题，快速做出反应，售后服务人员在24-36小时（省外48小时）赶赴现场.
- 对售后服务，要求用户填写服务后的质量反馈信息表，并做出鉴定意见，一边提供的服务质量.
