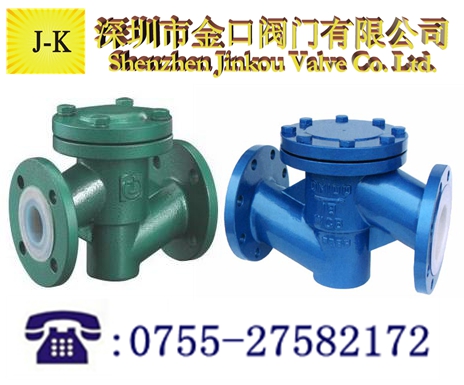

衬氟止回阀（又称逆止阀）这种类型的阀门的作用是只允许介质向一个方向流动，而且阻止方向流动。通常这种阀门是自动工作的，在一个方向流动的流体压力作用下，阀瓣打开；流体反方向流动时，由流体压力和阀瓣的自重合阀瓣作用于阀座，从而切断流动。
一、衬氟止回阀结构分类：
1、衬氟止回阀的阀瓣呈圆盘状，绕阀座通道的转轴作旋转运动，因阀内通道成流线型，流动阻力比升蝶式止回阀小，适用于低流速和流动不常变化的大口径场合，但不宜用于脉动流，其密封性能不及升降式。蝶式止回阀分单瓣式、双瓣式和多半式三种，这三种形式主要按阀门口径来分，目的是为了防止介质停止流动或倒流时，减弱水力冲击。
2、衬氟止回阀：阀瓣沿着阀体垂直中心线滑动的止回阀，消声止回阀只能安装在水平管道上最好安装在垂直管道上，在高压小口径止回阀上阀瓣可采用圆球。消声止回阀的阀体形状与截止阀一样（可与截止阀通用），因此它的流体阻力系数较大。其结构与截止阀相似，阀体和阀瓣与截止阀相同。阀瓣上部和阀盖下部加工有导向套简，阀瓣导向简可在阀盏导向简内自由升降，当介质顺流时，阀瓣靠介质推力开启，当介质停流时，阀瓣靠自垂降落在阀座上，起阻止介质逆流作用。直通式蝶式止回阀介质进出口通道方向与阀座通道方向垂直；立式升降式止回阀，其介质进出口通道方向与阀座通道方向相同，其流动阻力较直通式小。
3、衬氟止回阀：阀瓣围绕阀座内的销轴旋转的止回阀。碟式止回阀结构简单，只能安装在水平管道上，密封性较好。
4、衬氟止回阀：阀瓣沿着阀体中心线滑动的阀门。管道式止回阀是新出现的一种阀门，它的体积小，重量较轻，加工工艺性好，是止回阀发展方向之一。但流体阻力系数比旋启式止回阀略大。
5、压紧式止回阀：这种阀门是做为锅炉给水和蒸汽切断用阀，它具有升降式止回阀和截止阀或角阀的综合机能。
此外，还有—些不适用于泵出口安装的止回阀，如底阀、弹簧式，Y型等止回阀。
二、衬氟止回阀标准规范：
设计制造标准：
|
GB/T 12235-2007
|
结构长度标准：
|
GB/T 12221-2005
|
连接法兰标准：
|
GB/T 9113
|
压力温度等级：
|
GB/T 12224-2005
|
试验检验标准：
|
GB/T 13927-2008
|
三、衬氟止回阀参数：
|
序号
|
零件名称
|
灰铸铁
|
铸钢
|
不锈耐酸铸钢
|
超低碳不锈耐酸铸钢
|
|
|
|
Z
|
C
|
P
|
R
|
PL
|
RL
|
|
1
|
阀体/阀盖
|
HT250
|
WCB
|
CF8
|
CF8M
|
CF3
|
CF3M
|
|
2
|
阀瓣/阀杆
|
35
|
1Cr13
|
1Cr18Ni9
|
1Cr18Ni12Mo2Ti
|
00Cr18Ni10
|
00Cr17Ni14Mo2
|
|
3
|
衬里/阀座
|
PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO
|
|
4
|
紧固螺栓
|
WCB
|
1Cr17Ni2
|
1Cr18Ni9Ti
|
|
5
|
螺母
|
PTFE(F4)
|
CF8
|
CF8
|
四、衬氟止回阀尺寸参数：
|
公称尺寸
|
L
|
D
|
D1
|
D2
|
f
|
b
|
Z-φd
|
D
|
D1
|
D2
|
f
|
b
|
Z-φd
|
|
DN(mm)
|
NPS(inch)
|
|
PN1.0MPa
|
PN1.6MPa
|
|
15
|
1/2
|
130
|
95
|
65
|
45
|
2
|
14
|
4-φ14
|
130
|
95
|
65
|
2
|
14
|
4-φ14
|
|
20
|
3/4
|
150
|
105
|
75
|
55
|
2
|
16
|
4-φ14
|
150
|
105
|
75
|
2
|
16
|
4-φ14
|
|
25
|
1
|
160
|
115
|
85
|
65
|
2
|
16
|
4-φ14
|
160
|
115
|
85
|
2
|
16
|
4-φ14
|
|
32
|
5/4
|
180
|
135
|
100
|
78
|
2
|
18
|
4-φ18
|
180
|
135
|
100
|
2
|
18
|
4-φ18
|
|
40
|
3/2
|
200
|
145
|
110
|
85
|
3
|
18
|
4-φ18
|
200
|
145
|
110
|
3
|
18
|
4-φ18
|
|
50
|
2
|
230
|
160
|
125
|
100
|
3
|
20
|
4-φ18
|
230
|
160
|
125
|
3
|
20
|
4-φ18
|
|
65
|
5/2
|
290
|
180
|
145
|
120
|
3
|
20
|
4-φ18
|
290
|
180
|
145
|
3
|
20
|
4-φ18
|
|
80
|
3
|
310
|
195
|
160
|
135
|
3
|
22
|
4-φ18
|
310
|
195
|
160
|
3
|
22
|
4-φ18
|
|
100
|
4
|
350
|
215
|
180
|
155
|
3
|
22
|
8-φ18
|
350
|
215
|
180
|
3
|
24
|
8-φ18
|
|
125
|
5
|
400
|
245
|
210
|
185
|
3
|
24
|
8-φ18
|
400
|
245
|
210
|
3
|
26
|
8-φ18
|
|
150
|
6
|
480
|
280
|
240
|
210
|
3
|
24
|
8-φ23
|
480
|
280
|
240
|
3
|
28
|
8-φ23
|
|
200
|
8
|
600
|
335
|
295
|
265
|
3
|
26
|
8-φ23
|
495
|
335
|
295
|
3
|
30
|
12-φ23
|
|
250
|
10
|
622
|
390
|
350
|
320
|
3
|
28
|
12-φ23
|
622
|
405
|
355
|
3
|
32
|
12-φ25
|
|
300
|
12
|
698
|
440
|
400
|
368
|
4
|
28
|
12-φ23
|
698
|
460
|
410
|
4
|
34
|
12-φ25
|
|
350
|
14
|
787
|
500
|
460
|
428
|
4
|
30
|
16-φ23
|
787
|
520
|
470
|
4
|
38
|
16-φ25
|
|
400
|
16
|
914
|
565
|
515
|
482
|
4
|
32
|
16-φ25
|
914
|
580
|
525
|
4
|
40
|
16-φ30
|
|
450
|
18
|
978
|
615
|
565
|
532
|
4
|
32
|
20-φ25
|
|
|
|
|
|
|
|
500
|
20
|
978
|
670
|
620
|
585
|
4
|
34
|
20-φ25
|
|
|
|
|
|
|
