先来认识一下蝶阀工作原理

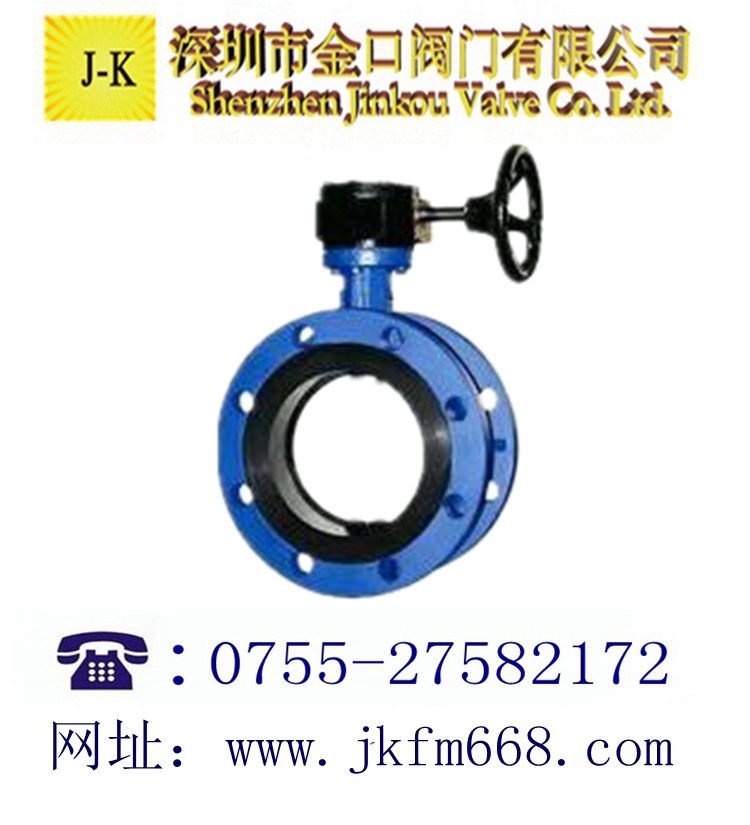

蝶阀又叫翻板阀，是一种结构简单的调节阀，同时也可用于低压管道介质的开关控制。蝶阀是指关闭件（阀瓣或蝶板）为圆盘，围绕阀轴旋转来达到开启与关闭的一种阀，在管道上主要起切断和节流作用。蝶阀启闭件是一个圆盘形的蝶板，在阀体内绕其自身的轴线旋转，从而达到启闭或调节的目的。蝶阀适用于发生炉、煤气、天然气、液化石油气、城市煤气、冷热空气、化工冶炼和发电环保等工程系统中输送各种腐蚀性、非腐蚀性流体介质的管道上，用于调节和截断介质的流动。
蝶阀所适用的场合：
蝶阀适用于流量调节。由于蝶阀在管路中的压力损失比较大，大约是闸阀的三倍，因此在选择蝶阀时，应充分考虑管路系统受压力损失的影响，还应考虑关闭时蝶板承受管道介质压力的坚固性。此外，还必须考虑在高温下弹性阀座材料所承受工作温度的限制。
蝶阀的结构长度和总体高度较小，开启和关闭速度快，且具有良好的流体控制特性，蝶阀的结构原理最适合于制作大口径阀门。当要求蝶阀作控制流量使用时，最重要的是正确选择蝶阀的尺寸和类型，使之能恰当地，有效地工作。
通常，在节流，调节控制与与泥浆介质中，要求结构长度短，启闭速度快（1/4r）。低压截止（压差小），推荐选用蝶阀。
在双位调节，缩口的通道，低噪声，有气穴和气化现象，向大气少量渗漏，具有磨蚀性介质时，可以选用蝶阀。
在特殊工况条件下节流调节，或要求密封严格，或磨损严重，低温（深冷）等工况条件下使用蝶阀时，需使用特殊设计金属密封带调节装置的三偏心或双偏心的专用蝶阀。
中线蝶阀适用于要求达到完全密封，气体试验泄漏为零，寿命要求较高，工作温度在-10~150℃的淡水，污水，海水，盐水，蒸汽，天然气，食品，药品，油品和各种酸碱及其他管路上。
软密封偏心蝶阀适用于通风除尘管路的双向启闭及调节，广泛用于冶金，轻工，电力，石油化工系统的煤气管道及水道等。
金属对金属线密封双偏心蝶阀适用于城市供热，供汽，供水及煤气，油品，酸碱等管路，作为调节和截流装置。
金属对金属面密封三偏心蝶阀除作为大型变压吸附（PSA）气体分离装置程序控制阀使用外，还可广泛用于石油，石化，化工，冶金，电力等领域，是闸阀，截止阀等的良好替代产品。
蝶阀的特点金口阀门帮大家总结了以下几点：蝶阀使用特点：
（1）结构简单，外形尺寸小，结构长度短，体积小，重量轻，适用于大口径的阀门。
（2）全开时阀座通道有效流通面积较大，流体阻力较小。
（3）启闭方便迅速，调节性能好 。
（4）启闭力矩较小，由于转轴两侧蝶板受介质作用基本相等，而产生转矩的方向相反，因而启闭较省力。
（5）密封面材料一般采用橡胶、塑料、故低压密封性能好，适合压力2.0MPa以下的压力和温度不高于200℃的各种介质
|
|
